6．绘制圆和圆弧

6．绘制圆和圆弧

(1)选择“菜单”→“插入”→“曲线”→“圆”命令，或者依次单击“主页”选项卡→“曲线”组→“圆”图标，打开“圆”对话框。

(2)在“圆”对话框中单击图标，选择“圆心和直径定圆”方式绘制圆。

(3)在“上边框条”选中小图标。在草图中捕捉如图3-83所示的交点。

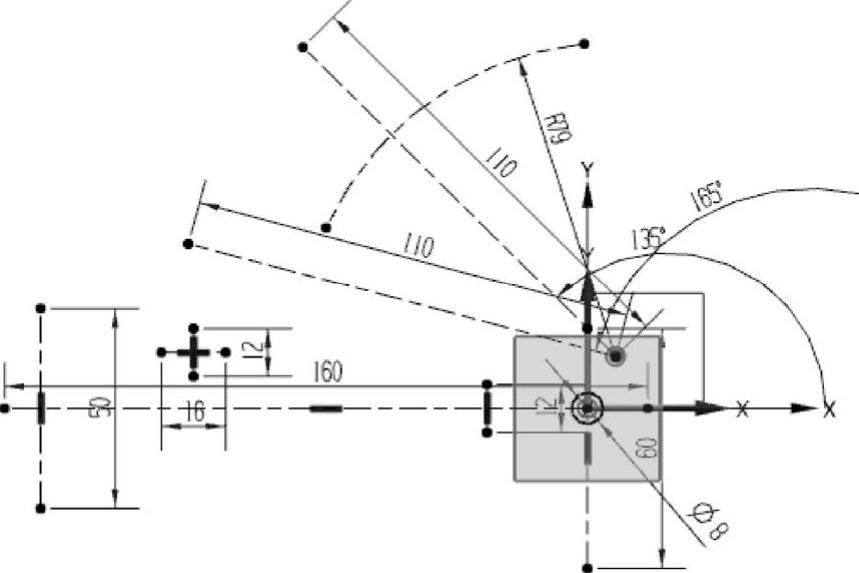

图3-83 捕捉交点

（4）在“直径”文本框中输入“8”，单击鼠标左键，创建圆，如图3-84所示。

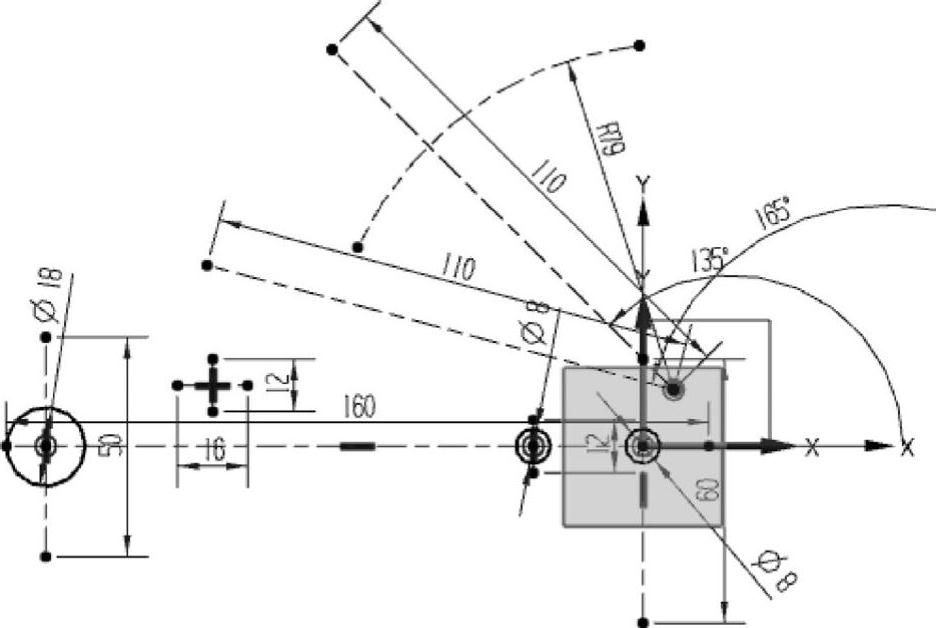

图3-84 创建圆

（5）同理，按照上步介绍的方法，绘制直径分别为8和18的圆，如图3-85所示。

图3-85 绘制直径分别为8和18的圆

（6）选择“菜单”→“插入”→“曲线”→“圆弧”命令，或者依次单击“主页”选项卡→“曲线”组→“圆弧”图标，打开“圆弧”对话框。绘制圆心、半径、扫掠角度分别为（0，0），8，180；（-136，0），20、180的圆弧。其中，圆心可用“上边框条”中的“交点”选项进行捕捉。

（7）在绘图区捕捉坐标为（7，13）的点为圆心，绘制半径和扫描角度分别为65，60；93，60；73，50；85，50的圆弧。分别以在如图3-85所示的圆弧和最上边斜直线的交点为圆心，绘制半径和扫描角度分别为6，180；14，180的两段圆弧。分别以在如图3-84所示的圆弧和下边斜直线的交点为圆心，绘制半径和扫描角度分别为6，180的圆弧。

（8）绘制完以上圆弧的草图如图3-86所示。

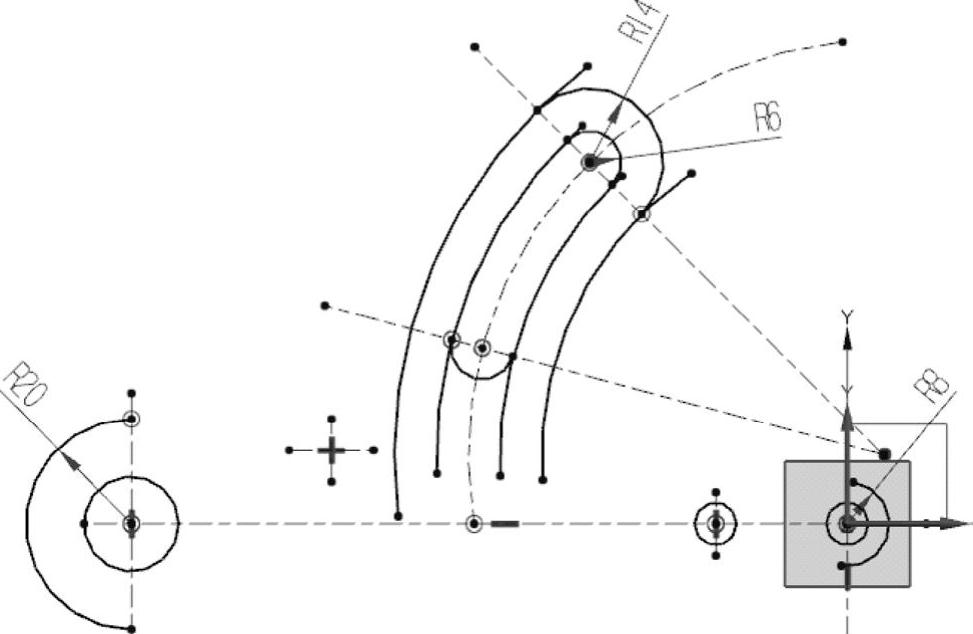

图3-86 绘制圆弧后的草图
