创建拔模特征

（1）选择“菜单”→“插入”→“细节特征”→“拔模”命令，或者依次单击“主页”选项卡→“特征”组→“拔模”图标，弹出“拔模”对话框。

（2）在“类型”下拉列表框中选择“从平面或曲面”。

（3）在“指定矢量”下拉列表中选择（-ZC轴）为拔模方向。

（4）在视图中选择步骤13创建的凸台的下表面为固定平面。

(5)在视图中选择凸台的侧面为要拔模的面，并在“角度1”文本框中输入“20”，如图6-140所示。

(6)在“拔模”对话框中单击“确定”按钮，结果如图6-141所示。

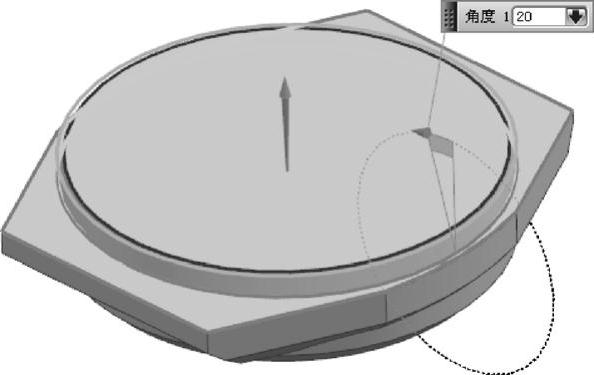

图6-140 选择要拔模的面并输入“角度1”值

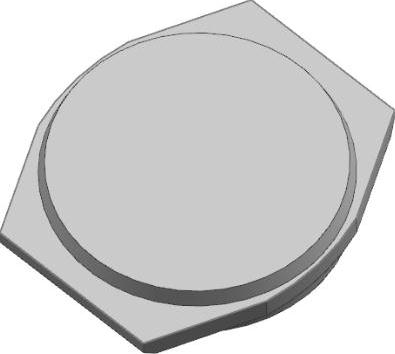

图6-141 创建拔模特征
