10.5.3  爆炸视图编辑

（1）编辑爆炸视图：选择“菜单”→“装配”→“爆炸图”→“编辑爆炸图”命令，或者依次单击“装配”选项卡→“爆炸图”组→“编辑爆炸图”图标，系统打开如图10-54所示的“编辑爆炸图”对话框。选择需要编辑的组件，然后选择需要的编辑方式，再选择点选择类型，确定组件的定位方式。然后直接用鼠标选取屏幕中的位置，移动组件位置。

（2）取消爆炸组件：选择“菜单”→“装配”→“爆炸图”→“取消爆炸组件”命令，或者依次单击“装配”选项卡→“爆炸图”组→“取消爆炸组件”图标，系统打开“类选择”对话框。选择需要复位的组件后，单击“确定”按钮，即可使已爆炸的组件回到原来的位置。

（3）删除爆炸图：选择“菜单”→“装配”→“爆炸图”→“删除爆炸图”命令，或者依次单击“装配”选项卡→“爆炸图”组→“删除爆炸图”图标，系统打开如图10-55所示的对话框。选择要删除的爆炸图的名称。单击“确定”按钮，即完成删除爆炸图操作。

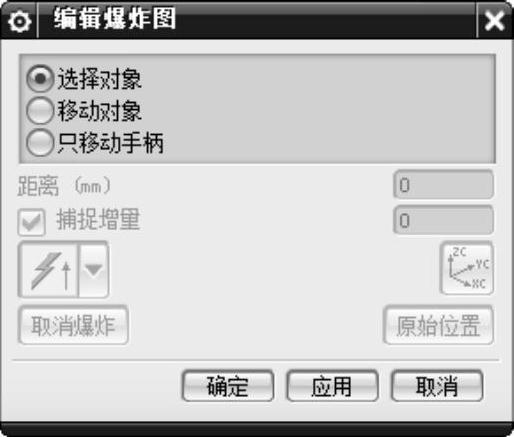

图10-54 “编辑爆炸图”对话框

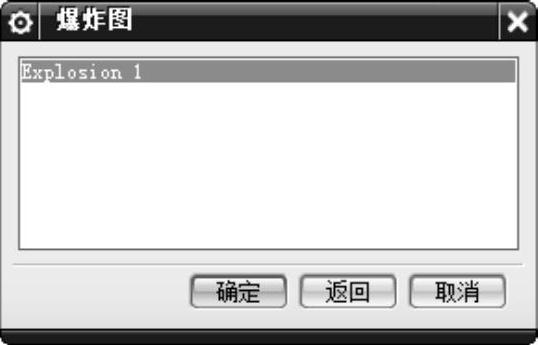

图10-55 “爆炸图”对话框

（4）隐藏爆炸图：隐藏爆炸图是将当前爆炸图隐藏起来，使图形窗口中的组件恢复到爆炸前的状态。选择“菜单”→“装配”→“爆炸图”→“隐藏爆炸图”命令即可。

（5）显示爆炸图：显示爆炸图是将已建立的爆炸图显示在图形区中。选择“菜单”→“装配”→“爆炸图”→“显示爆炸图”命令即可。
