12.6.1 尺寸标注
UG标注的尺寸是与实体模型匹配的，与工程图的比例无关。在工程图中进行标注的尺寸是直接引用三维模型的真实尺寸，如果改动了零件的某个尺寸参数，工程图中的标注尺寸也会自动更新。
选择“菜单”→“插入”→“尺寸”下的命令（如图12-39所示），或依次单击“主页”选项卡→“尺寸”组（如图12-40所示），系统会打开各种尺寸标注，其中一些尺寸标注包含在快速、线性、径向尺寸标注中。

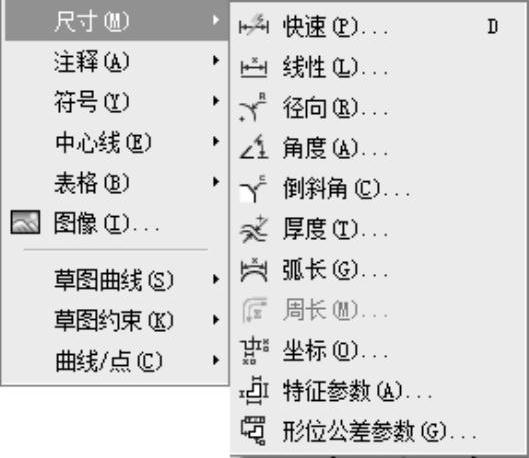

图12-39 “尺寸”子菜单命令

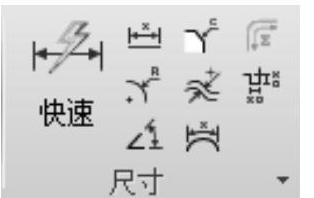

图12-40 “尺寸”组
各种尺寸标注方式如下。
1.
快速尺寸
可用单个命令和一组基本选择项从一组常规、好用的尺寸类型快速创建不同的尺寸。以下为各种快速尺寸标注方式。
（1）
圆柱尺寸：用来标注工程图中所选圆柱对象之间的尺寸，如图12-41所示。
（2）

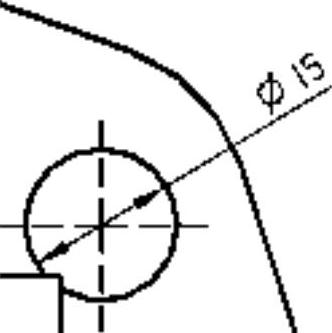

直径尺寸：用来标注工程图中所选圆或圆弧的直径尺寸，如图12-42所示。
（3）
自动判断：由系统自动推断出选用哪种尺寸标注类型来进行尺寸的标注。
（4）
水平尺寸：用来标注工程图中所选对象间的水平尺寸，如图12-43所示。

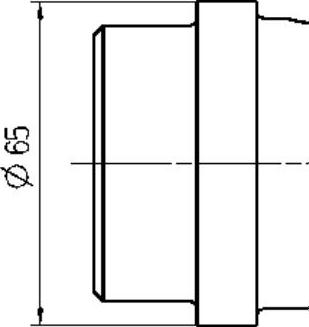

图12-41 “圆柱尺寸”示意图
图12-42 “直径尺寸”示意图

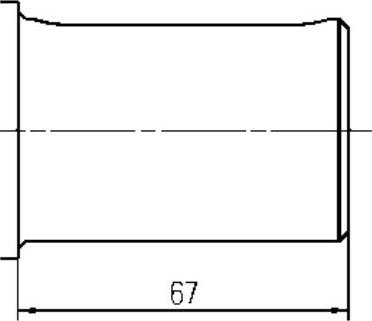

图12-43 “水平尺寸”示意图
（5）

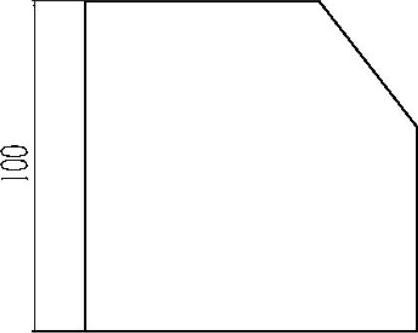

竖直尺寸：用来标注工程图中所选对象间的垂直尺寸，如图12-44所示。
（6）
点到点尺寸：用来标注工程图中所选对象间的平行尺寸，如图12-45所示。
（7）
垂直尺寸：用来标注工程图中所选点到直线（或中心线）的垂直尺寸（如图12-46所示）。

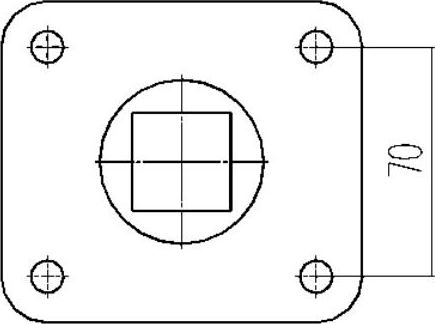

图12-44 “竖直尺寸”示意图

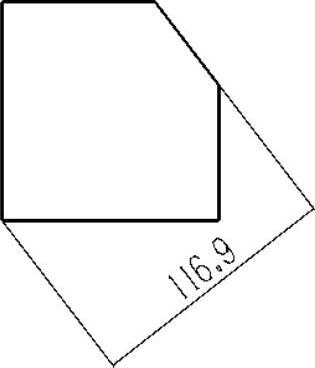

图12-45 “点到点尺寸”示意图
图12-46 “垂直尺寸”示意图
2.
倒斜角尺寸

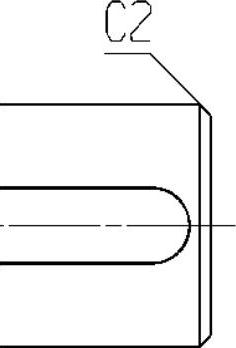

该方式用来标注对于国标的45°倒角的标注。目前不支持对于其他角度倒角的标注（如图12-47所示）。
3.
线性尺寸
可将6种不同线性尺寸中的一种创建为独立尺寸，或者创建为一组链尺寸或基线尺寸。可以创建下列线性尺寸类型。
（1）

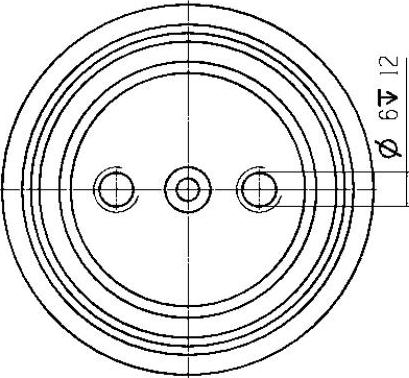

孔尺寸：用来标注工程图中所选孔特征的尺寸（如图12-48所示）。
图12-47 “倒斜角尺寸”示意图
图12-48 “孔尺寸”示意图
（2）

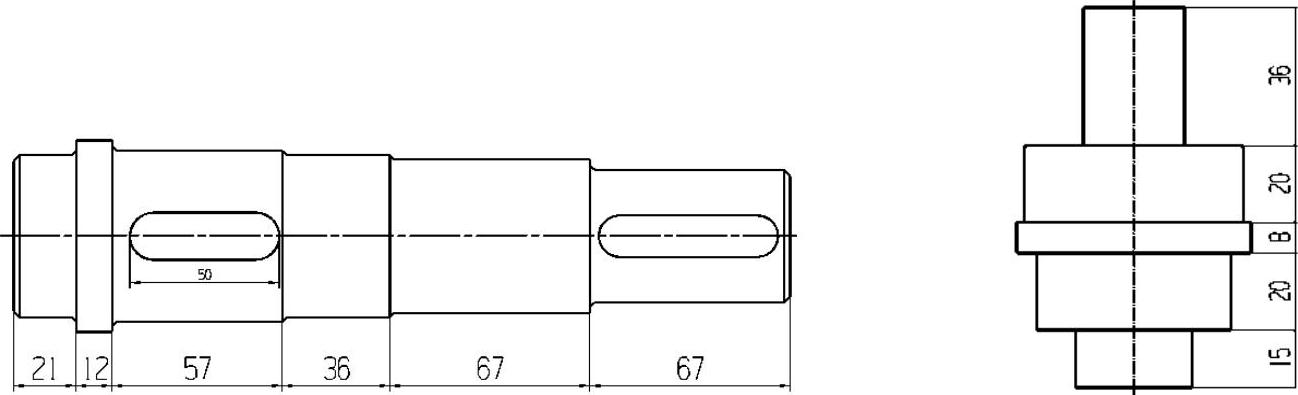

链：用来在工程图上生成一个水平方向（XC方向）或竖直方向（YC方向）的尺寸链，即生成一系列首尾相连的水平/竖直尺寸，如图12-49所示。（注：在测量方法中选择水平或竖直，即可在尺寸集中选择链）
图12-49 “尺寸链尺寸”示意图
（3）

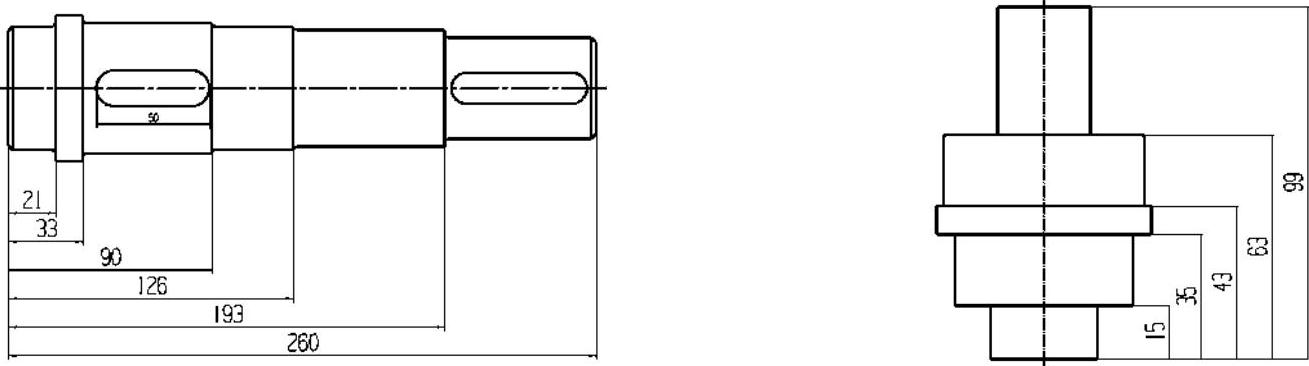

基线：用来在工程图上生成一个水平方向（XC方向）或竖直方向（YC方向）的尺寸系列，该尺寸系列分享同一条水平/竖直基线，如图12-50所示。（注：在测量方法中选择水平或竖直，即可在尺寸集中选择基线）
图12-50 “基线尺寸”示意图
4.
角度尺寸
该方式用来标注工程图中所选两直线之间的角度。
5.
径向尺寸
该方式用于创建3个不同的径向尺寸类型中的一种。
（1）

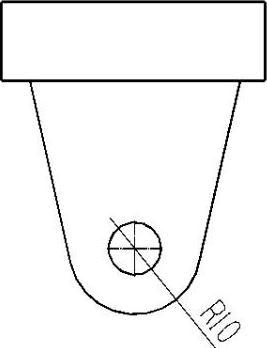

径向尺寸：用来标注工程图中所选圆或圆弧的半径尺寸，但标注不过圆心（如图12-51所示）。
（2）
过圆心的半径尺寸：用来标注工程图中所选圆或圆弧的半径尺寸，但标注过圆心，在拖动半径尺寸时单击鼠标右键，在快捷菜单中选择“编辑”命令，然后选择尺寸文本，最后选择过圆心的半径（如图12-52所示）。
（3）
带折线的半径尺寸：用来标注工程图中所选大圆弧的半径尺寸，并用折线来缩短尺寸线的长度（如图12-53所示）。
图12-51 “径向尺寸”示意图
图12-52 “过圆心的半径尺寸”示意图

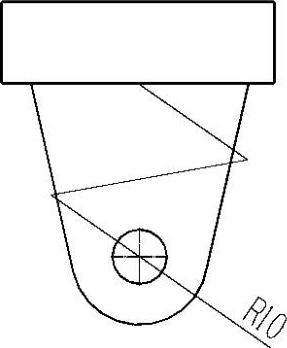

图12-53 “带折线的半径尺寸” 示意图
6.
弧长尺寸
该方式用来标注工程图中所选圆弧的弧长尺寸（如图12-54所示）。
7.
坐标尺寸

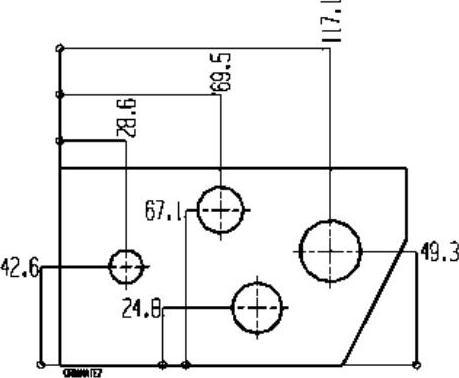

该方式用来在标注工程图中定义一个原点的位置，作为一个距离的参考点位置，进而可以明确地给出所选对象的水平或垂直坐标距离（如图12-55所示）。

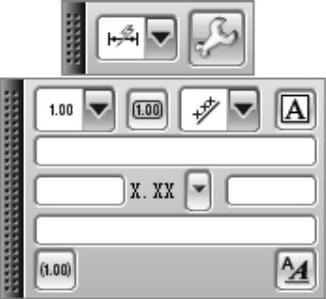

单击每一个标注图标后，在拖放尺寸标注时单击右键并选择“编辑”命令，再选择文本，系统会打开如图12-56所示的尺寸编辑栏，其功能如下。

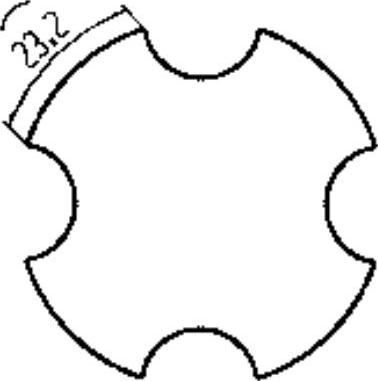

图12-54 “弧长尺寸”示意图
图12-55 “坐标尺寸”示意图
图12-56 尺寸编辑栏
（1）

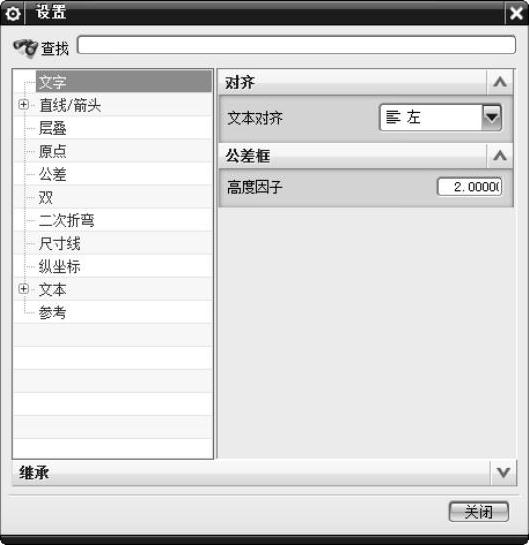

尺寸式样：单击该按钮会打开如图12-57所示的“设置”对话框。该对话框用于设置详细的尺寸类型，包括尺寸的位置、精度、公差、线条和箭头、文字和单位等。
（2）
精度：该选项用于设置尺寸标注的精度值，可以使用其下拉选项进行详细设置。
（3）
公差：用于设置各种需要的精度类型，可以使用其下拉选项进行详细设置。
（4）
编辑附加文本：单击该图标，打开“附加文本”对话框，如图12-58所示，可以进行各种符号和文本的编辑。
图12-57 “设置”对话框

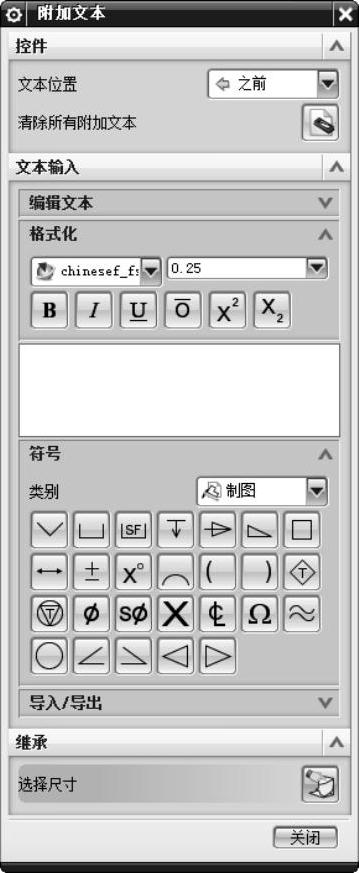

图12-58 “附加文本”对话框
1）文本工具栏。
选择字体：用于选择合适的字体。
2）制图符号。
●
埋头孔：生成埋头孔符号。
●
沉头孔：生成沉头孔符号。
●
孔口平面：生成孔口平面符号。
●
深度：编辑深度符号。
●
圆锥拔模角：生成圆锥拔模角符号。
●
斜率：给具有斜坡的图形生成斜度符号。
●
正方形：给横向和竖向具有相同长度的图形创建正四边形符号。
●
介于：创建间隙符号。
●
正负：创建正负号。
●
角度：创建角度记号。
●
弧长：创建弧长符号。
●
左括号：生成左括号。
●
右括号：生成右括号。
●
直径：生成直径符号。
●
球体直径：生成球体直径符号。
3）1/2分数符号。
●
2/3高度：以所输入的尺寸值的2/3大小来创建标注。
●
3/4高度：以所输入的尺寸值的3/4大小来创建标注。
●
全高：以所输入的尺寸值大小来创建标注。
●
两行文本：所创建的标注为两行。
4）形位公差符号。
●
开始单个方块：单击该按钮，开始编辑单框形位公差。
●
直线度：生成直线度符号。
●
平面度：生成平面度符号。
●
圆弧度：生成圆弧度符号。
●
圆柱度：生成圆柱度符号。
●
线轮廓：生成自由弧线的轮廓符号。
●
面轮廓：生成自由曲面的轮廓符号。
●
角：生成倾斜度符号。
●
垂直度：生成垂直度符号。
●
开始复合框：在一个框架内创建另一个框架，即组合框。
●
平行度：生成平行度符号。
●
位置度：生成零件的点、线及面的位置符号。
●
同轴度：向具有中心的圆形对象创建同心度符号。
●
对称度：以中心线、中心面或中心轴为基准创建对称符号。
●
圆跳动度：创建圆跳动度符号。
●
全跳动度：创建全跳动度符号。
●
直径：生成直径符号。
●
球径：生成球体直径符号。
●
最大实体状态：生成实际最大尺寸符号。
●
最小实体状态：生成实际最小尺寸符号。
●
竖直分隔符：创建垂直分隔符。
●
不考虑特征大小：生成不考虑特征大小符号。
●
投影公差带：生成延伸公差带符号。
●
相切平面修饰符：生成ASME 1994相切平面修饰符号。
●
自由状态修饰符：生成ASME 1994/ISO 1995自由状态修饰符号。
●
插入包络几何体：生成ISO 1995相切平面修饰符号。
●
基准A/B/C/D/E/F标注：生成A/B/C/D/E/F基准符号。

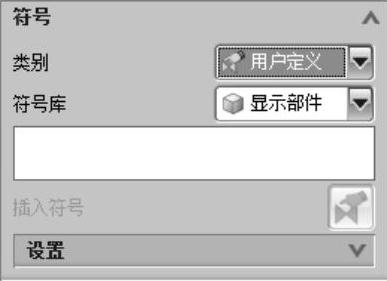

5）用户定义符号（如图12-59所示）。
如果用户已经定义了自己的符号库，可以通过指定相应的符号库来加载它们，同时还可以设置符号的比例和投影。
6）“关系”属性页如图12-60所示，用户可以将物体的表达式、对象属性、零件属性标注出来，并实现关联。
图12-59 “用户定义符号”类型
图12-60 “关系”属性页
