6.2.3  倒斜角

6.2.3 倒斜角

选择“菜单”→“插入”→“细节特征”→“倒斜角”命令或依次单击“主页”选项卡→“特征”组→“倒斜角”图标，打开如图6-78所示的“倒斜角”对话框。该选项通过定义所需的倒角尺寸来在实体的边上形成斜角。倒斜角的操作与倒圆角非常相似。

“倒斜角”对话框中各选项的功能如下。

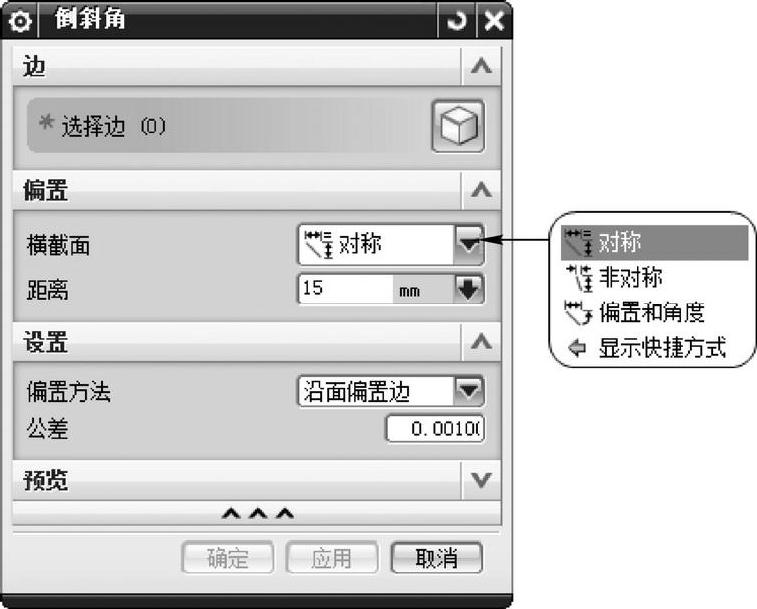

图6-78 “倒斜角”对话框

（1）对称：该选项让用户生成一个简单的倒角，它沿着两个面的偏置是相同的。必须输入一个正的偏置值，示意图如图6-79所示。

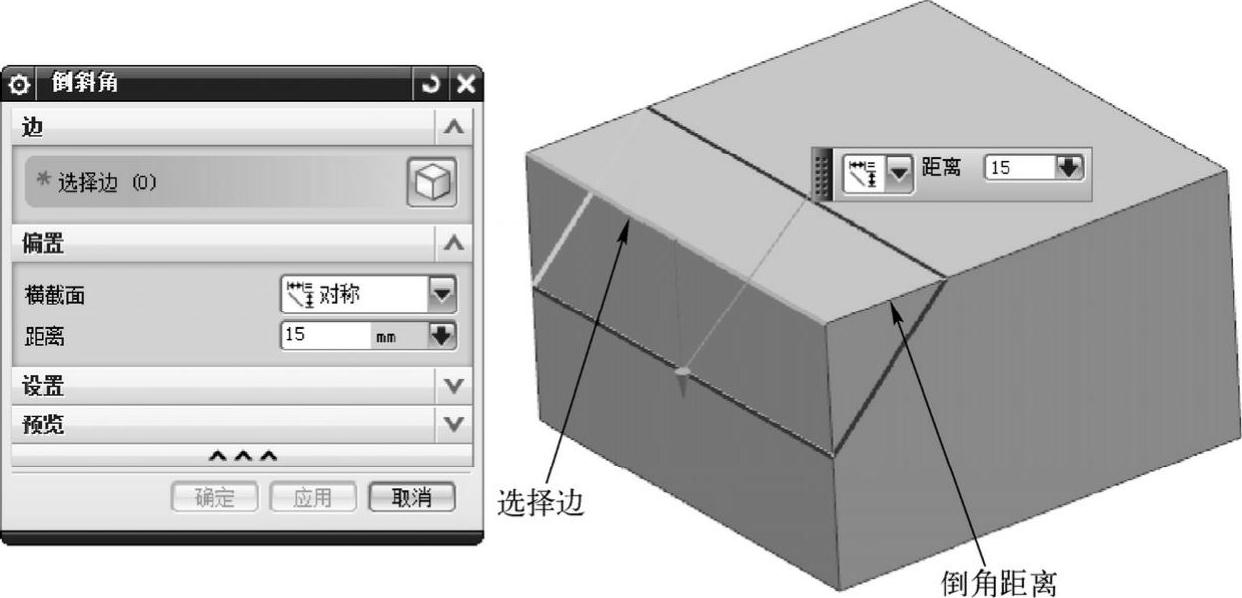

图6-79 “对称”示意图

（2）非对称：用于与倒角边邻接的两个面分别采用不同偏置值来创建倒角，必须输入“距离1”值和“距离2”值。这些偏置是从选择的边沿着面测量的。这两个值都必须是正的，如图6-80所示。在生成倒角以后，如果倒角的偏置和想要的方向相反，可以选择“反向”。

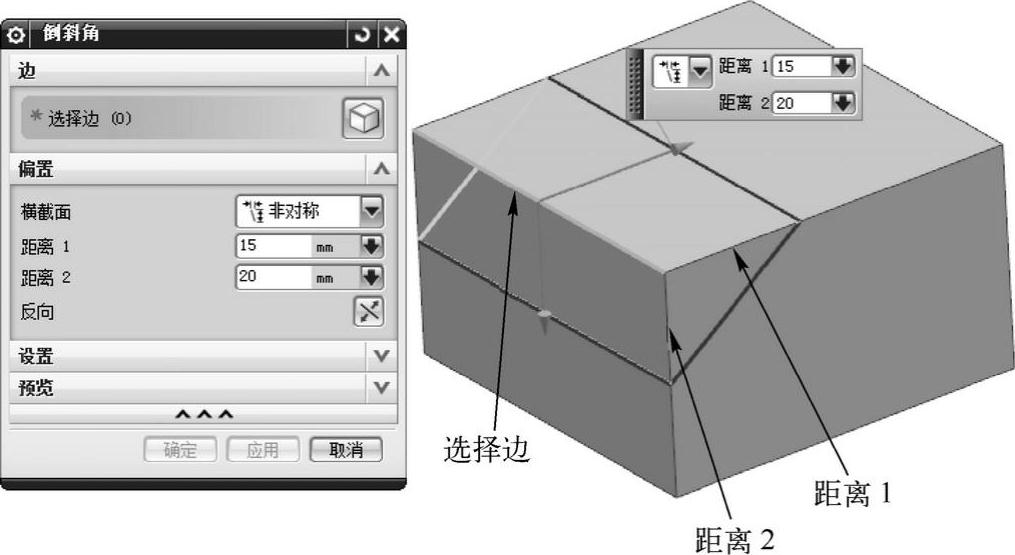

图6-80 “非对称”示意图

（3）偏置和角度：该选项可以用一个角度来定义简单的倒角。需要输入“距离”值和“角度”值（如图6-81所示）。

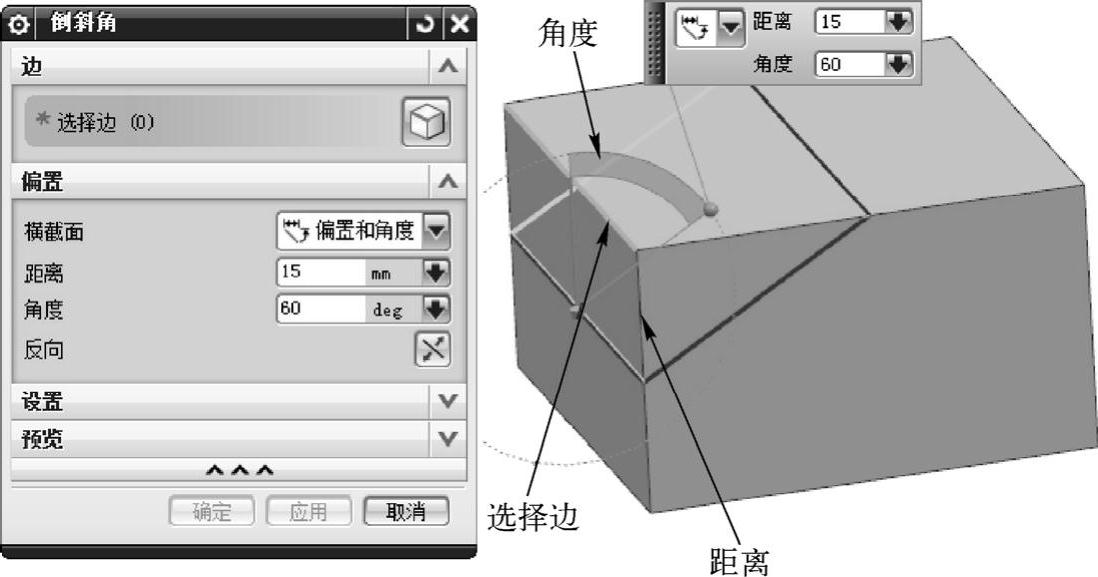

图6-81 “偏置和角度”示意图
