7.1.1  阵列特征

7.1.1 阵列特征

选择“菜单”→“插入”→“关联复制”→“阵列特征”命令，或依次单击“主页”选项卡→“特征”组→“阵列特征”图标，打开如图7-1所示的“阵列特征”对话框。该选项用于从已有特征生成阵列。

“阵列特征”对话框“布局”下拉列表框中各选项的功能如下。

（1）线性：该选项从一个或多个选定特征生成图样的线性阵列。线性阵列既可以是二维的（在XC和YC方向上，即几行特征），也可以是一维的（在XC或YC方向上，即一行特征）。示意图如图7-2所示。

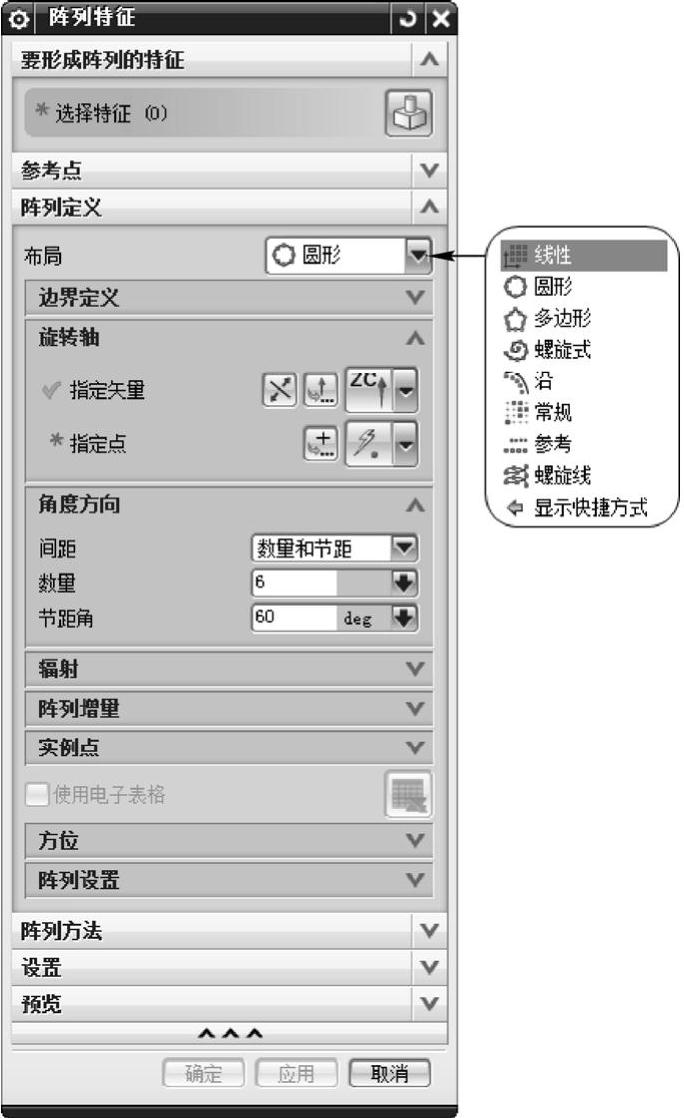

图7-1 “阵列特征”对话框

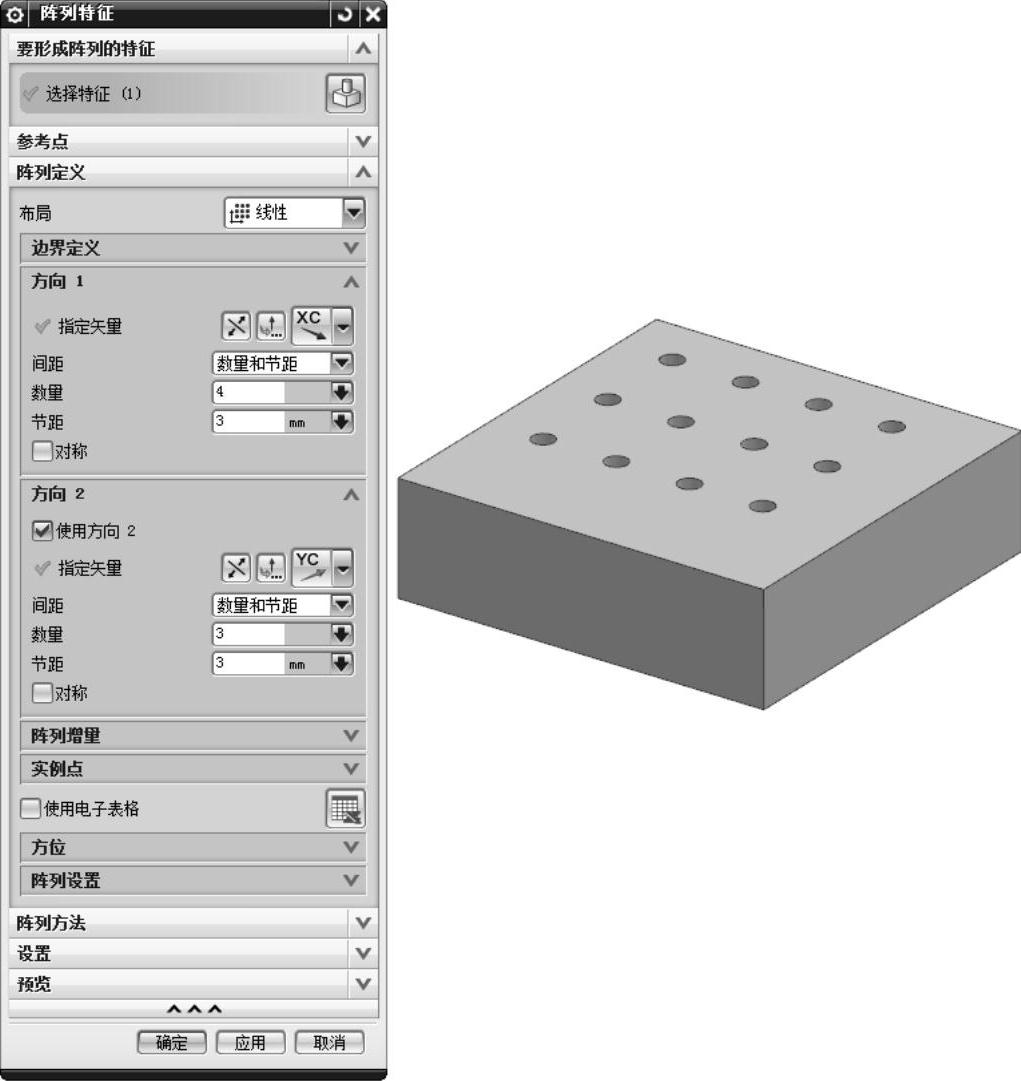

图7-2 “线性”示意图

（2）圆形：该选项从一个或多个选定特征生成圆形图样的阵列。示意图如图7-3所示。

（3）多边形：该选项从一个或多个选定特征按照绘制好的多边形生成图样的阵列。

（4）螺旋式：该选项从一个或多个选定特征按照绘制好的螺旋线生成图样的阵列。示意图如图7-4所示。

（5）沿：该选项从一个或多个选定特征按照绘制好的曲线生成图样的阵列。示意图如 图7-5所示。

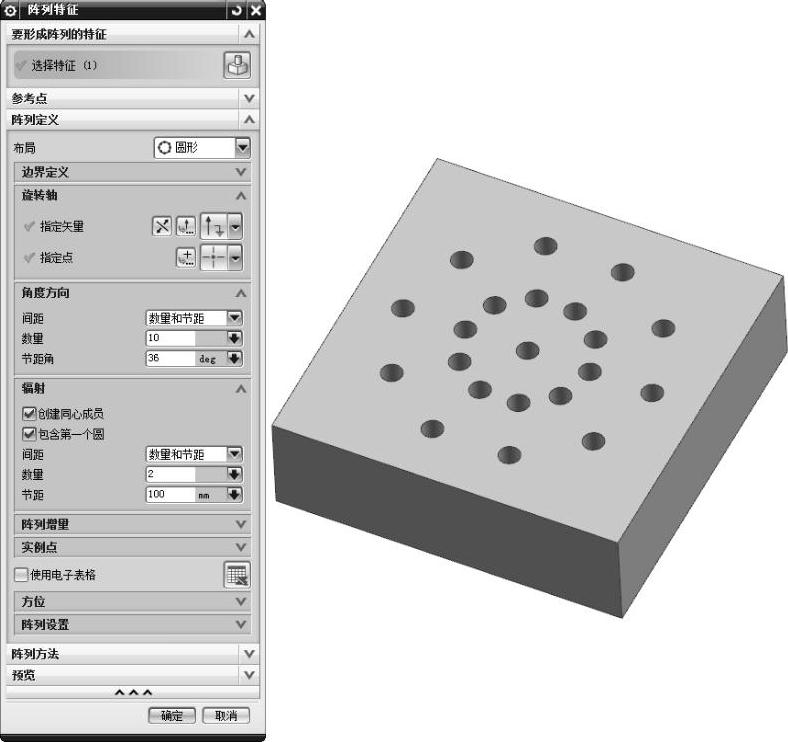

图7-3 “圆形”示意图

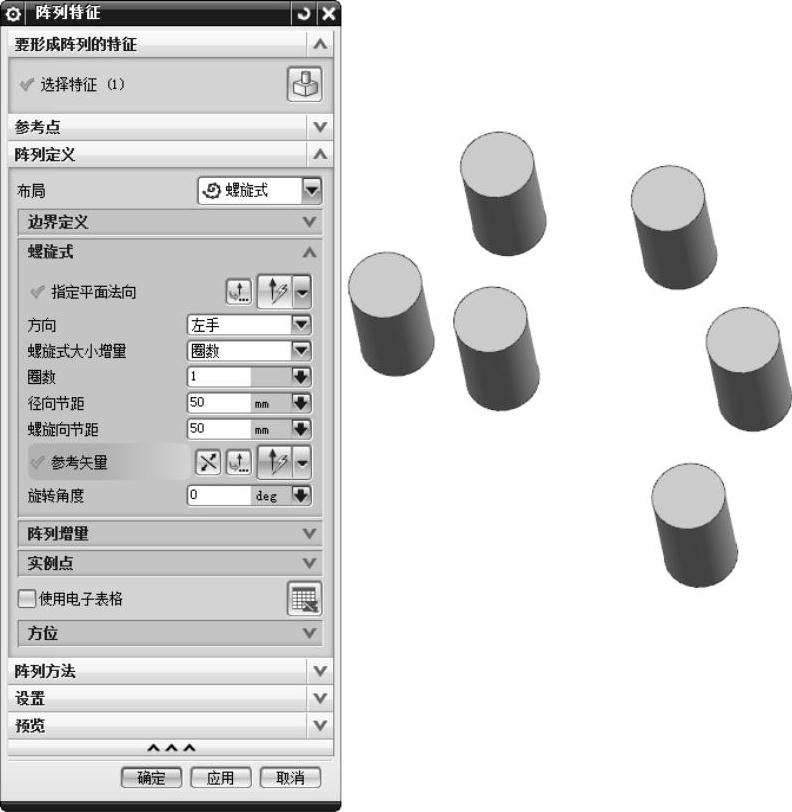

图7-4 “螺旋式”示意图

（6）常规：该选项从一个或多个选定特征在指定点处生成图样，如图7-6所示。

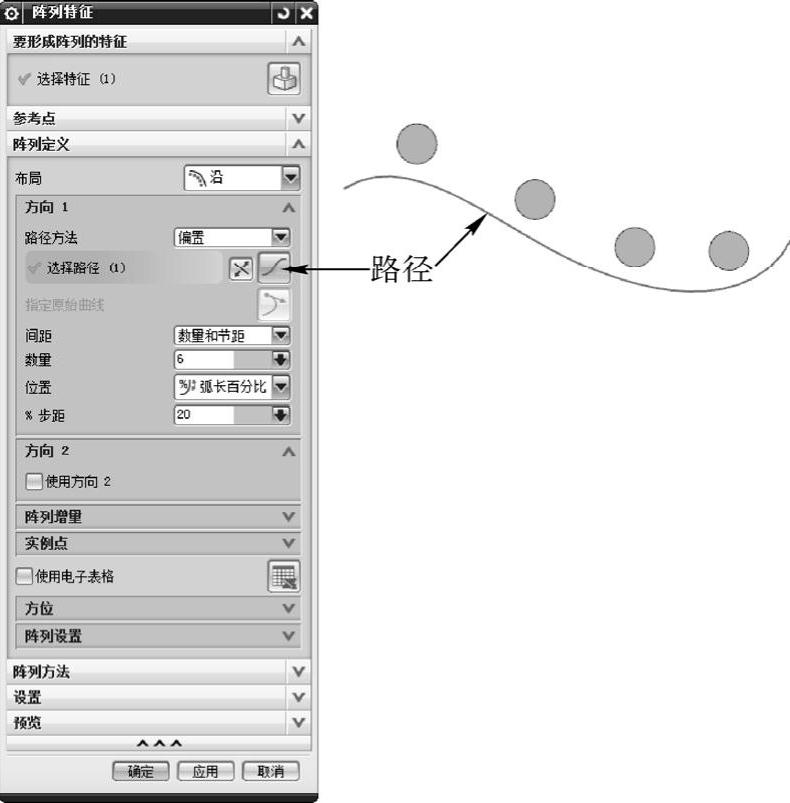

图7-5 “沿”示意图

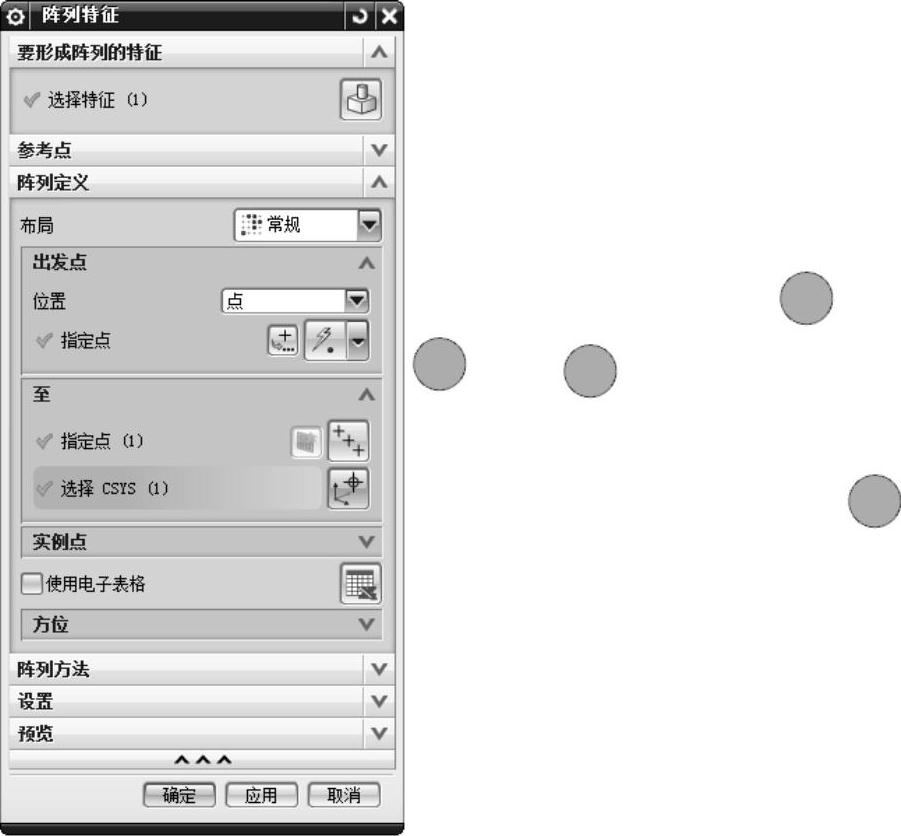

图7-6 “常规”示意图
