11.1.1 NX钣金流程

典型的NX钣金流程如下。

（1）设置钣金属性的默认值。

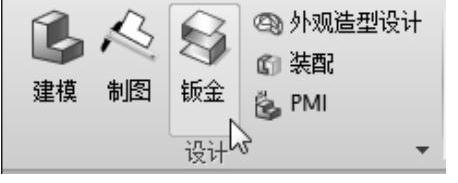

图11-3 “设计”组

（2）草绘基本特征形状，或者选择已有的草图。

（3）创建基本特征（常用标签特征）。

创建钣金零件的典型工作流程的第一步是创建基本特征。基本特征是要创建的第一个特征，定义零件形状。在NX钣金中，常使用突出块特征来创建基本特征，但也可以使用轮廓弯边和放样弯边来创建。

（4）添加特征如弯边、凹坑和使用折弯进一步定义已经成形的钣金零件的基本特征。

在创建了基本特征之后，使用NX钣金和成形特征命令来完成钣金零件，这些命令有弯边、凹坑、折弯、孔、腔体等。

（5）根据需要采用取消折弯展开折弯区域，在钣金零件上添加孔、除料、压花和百叶窗特征。

（6）重新折弯展开的折弯面来完成钣金零件。

（7）生成零件平板实体便于图样和以后的加工。

应用“展平实体”命令在零件文件中创建新的实体的同时保持最初的实体。

平板实体在时间次序表中总是在最后。每当有新特征添加到父特征上时，都将平板实体放在最后，更新父特征来考虑更改。
