14.11.2  标识（确定结果）

14.11.2 标识（确定结果）

通过标识操作，可以直接在模型视图中选择感兴趣的节点，得到相应的结果信息。

系统提供5种选取目标节点或单元的方式。

（1）直接在模型中选择。

（2）输入节点或单元号。

（3）通过用户输入结果值范围，系统自动给出范围内各节点。

（4）列出N个最大结果值节点。

（5）列出N个最小结果值节点。

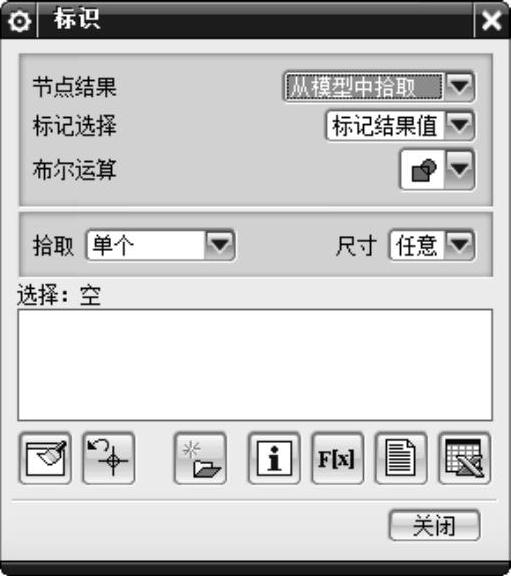

1）选择“菜单”→“工具”→“结果”→“标识”命令，或依次单击“结果”选项卡→“后处理”组→“标识结果”图标，打开如图14-56所示的“标识”对话框。

2）在“节点结果”下拉列表框中选择“从模型中拾取”，在模型中选择感兴趣的区域节点，当选中多个节点时，系统就自动判定选择的多个节点结果最大值和最小值，做总和与平均计算，并显示最大值和最小值的ID号。

图14-56 “标识”对话框

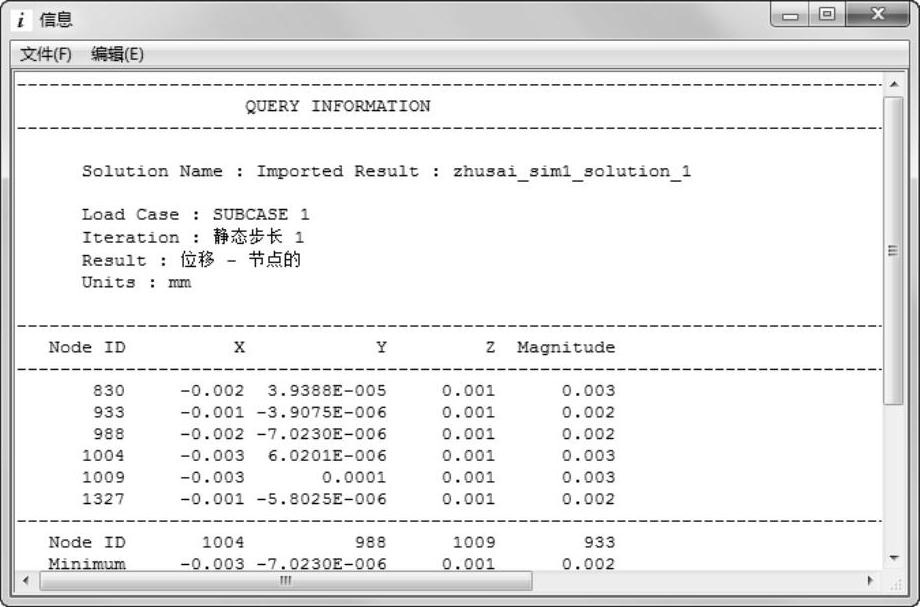

3）单击“列出信息”按钮，打开“信息”窗口。该“信息”窗口详细显示各被选中节点的信息，如图14-57所示。

图14-57 “信息”窗口
