10.9  装配序列化

10.9 装配序列化

装配序列化的功能主要有两个：一个是规定一个装配的每个组件的时间与成本特性；另一个是用于表演装配顺序，指导一线的装配工人进行现场装配。

完成组件装配后，可建立序列化来表达装配各组件间的装配顺序。

选择“菜单”→“装配”→“序列”命令，或依次单击“装配”选项卡→“常规“组→“序列”图标，系统会自动进入Sequencing环境并打开如图10-80所示的“主页”功能区。

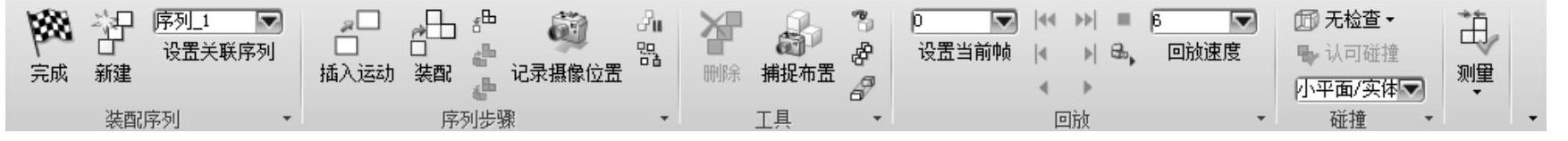

图10-80 “主页”功能区

下面介绍该功能区中主要选项的用法。

（1）完成：单击“完成”图标，退出序列化环境。

（2）新建序列：单击“新建”图标，创建一个序列。系统会自动为这个序列命名为“序列_1”，以后新建的序列依次为“序列_2”“序列_3”等。用户也可以自己修改名称。

（3）插入运动：选择如图10-81所示的“序列步骤”组中的“插入运动”图标。该组用于建立一段装配动画模拟。

●选择对象：单击该图标，选择需要运动的组件对象。

●移动对象：单击该图标，移动组件。

●只移动手柄：单击该图标，移动坐标系。

●运动记录首选项：单击该图标，打开如图10-82所示的“首选项”对话框。该对话框用于指定步进的精确程度和运动动画的帧数。

●拆卸：单击该按钮，拆卸所选组件。

●摄像机：单击该按钮，捕捉当前的视角，以便在回放的时候以合适的角度观察运动情况。

（4）装配：单击“装配”图标，打开“类选择”对话框，按照装配步骤选择需要添加的组件，该组件会自动出现在视图区右侧。用户可以依次选择要装配的组件，生成装配序列。

（5）一起装配：单击“一起装配”图标，在视图区选择多个组件，进行一次全部装配。“装配”功能只能一次装配一个组件，该功能在“装配”功能选中之后可选。

（6）拆卸：单击“拆卸”图标，在视图区选择要拆卸的组件，该组件会自动恢复到绘图区左侧。该功能主要是模拟反装配的拆卸序列。

（7）一起拆卸：单击“一起拆卸”图标，是一起装配的反过程。

（8）记录摄像位置：单击“记录摄像位置”图标，为每一步序列生成一个独特的视角。当序列演变到该步时，自动转换到定义的视角。

（9）暂停：单击“暂停”图标，则系统会自动插入暂停并分配固定的帧数，当回放的时候，系统看上去像暂停一样，直到走完这些帧数。

（10）删除：单击“删除”图标，删除一个序列步。

（11）在序列中查找：单击“在序列中查找”图标，打开“类选择”对话框，可以选择一个组件，然后查找应用了该组件的序列。

（12）显示所有序列：单击“显示所有序列”图标，显示所有的序列。

（13）捕捉布置：单击“捕捉布置”图标，把当前的运动状态捕捉下来，作为一个装配序列。用户可以为这个序列取一个名字，系统会自动记录这个序列。

定义完序列后，用户就可以通过如图10-83所示的“回放”组来播放装配序列。在最左边的是“设置当前帧数”，在最右边的是“回放速度”，该选项取值范围为从1到10，数字越大，播放的速度就越快。

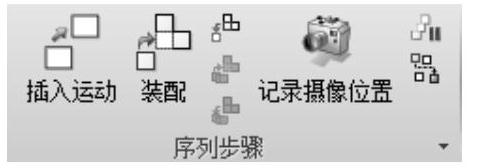

图10-81 “序列步骤”组

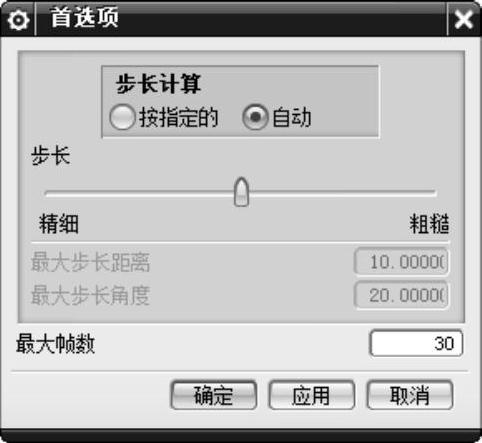

图10-82 “首选项”对话框

图10-83 “回放”组
