3.运动副

3.运动副

完成连杆的创建后,按照创建连杆的顺序依次创建它们的运动副。具体的步骤如下。

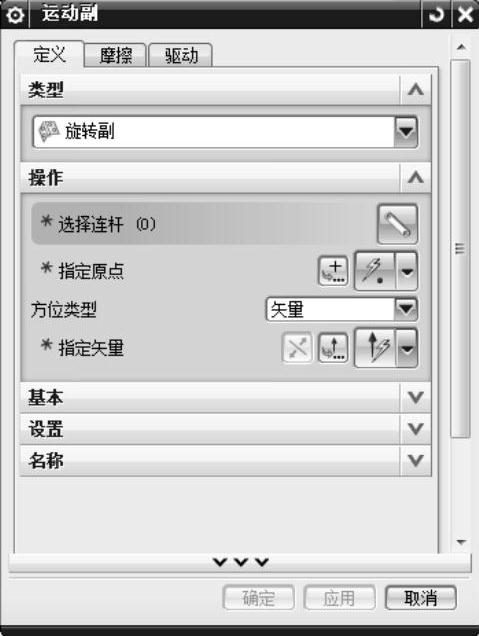

(1)依次单击“主页”选项卡→“设置”组→“运动副”图标978-7-111-48312-0-Chapter13-114.jpg,打开“运动副”对话框,如图13-67所示。

(2)在视图区选择连杆L001。

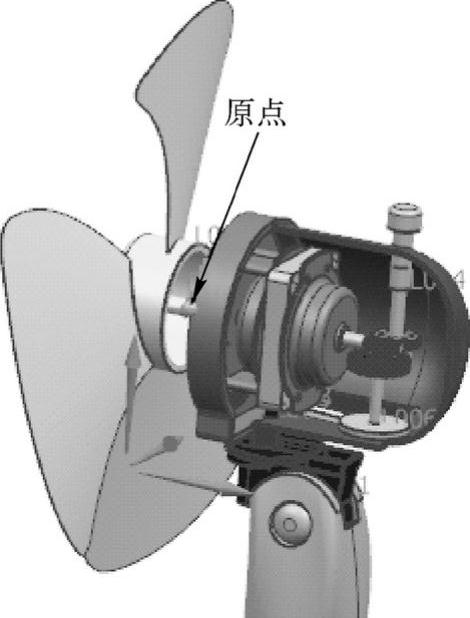

(3)单击“指定原点”按钮。在视图区选择连杆L001转轴上的圆心点,如图13-68所示。

(4)单击“指定矢量”按钮。选择L001的柱面,使方向指向轴心。

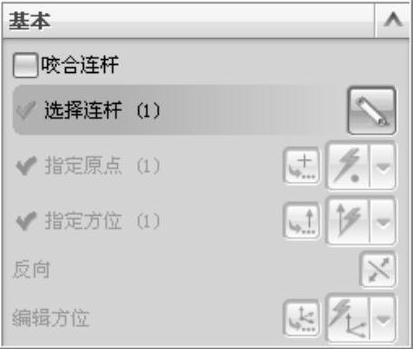

(5)打开“基本”卷展栏,如图13-69所示。


图13-67 “运动副”对话框


图13-68 指定原点


图13-69 “基本”卷展栏

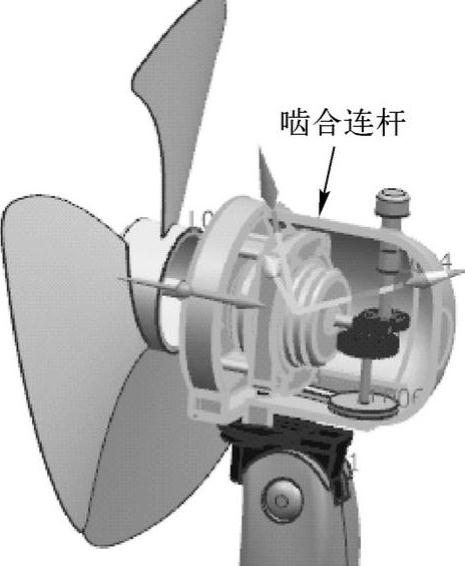

(6)单击“选择连杆”按钮,在视图区选择连杆L002,如图13-70所示。

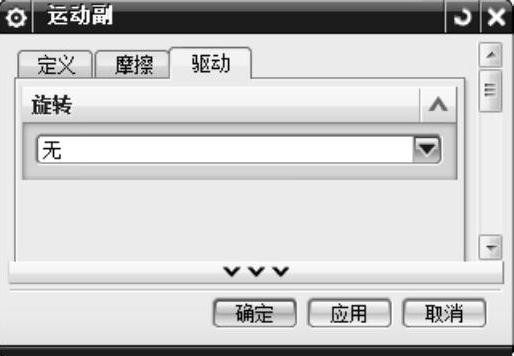

(7)单击“驱动”标签,打开“驱动”选项卡,如图13-71所示。

(8)单击“旋转”下拉列表框,选择“恒定”类型。

(9)在初速度文本框中输入“800”,如图13-72所示。

(10)单击“运动副”对话框的“确定”按钮,完成旋转副的创建。

(11)依次单击“主页”选项卡→“设置”组→“运动副”图标978-7-111-48312-0-Chapter13-118.jpg,打开“运动副”对话框。

(12)在视图区选择连杆L002。

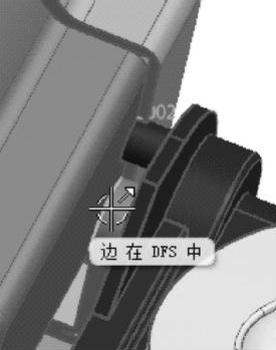

(13)单击“指定原点”按钮。在视图区选择连杆L002转轴上的圆心点,如图13-73所示。


图13-70 啮合连杆


图13-71 “驱动”选项卡


图13-72 “旋转”选项

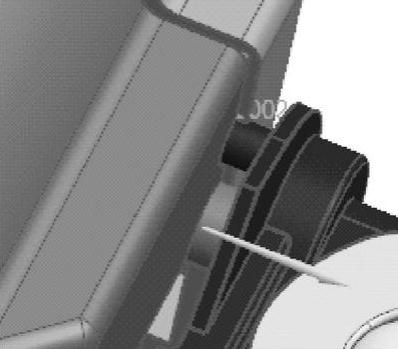

(14)单击“指定矢量”按钮。选择连杆L002转轴的柱面,如图13-74所示。

(15)单击“运动副”对话框的“应用”按钮,完成运动副的创建。

(16)在视图区选择齿条连杆L004。

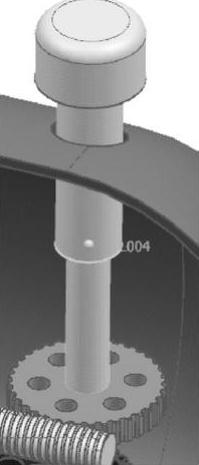

(17)单击“指定原点”按钮。在视图区选择L004的圆心点为原点,如图13-75所示。

(18)单击“指定矢量”按钮。选择L004的柱面。

(19)打开“基本”卷展栏。

(20)单击“选择连杆”按钮,在视图区选择连杆L002,如图13-76所示。


图13-73 指定原点


图13-74 指定矢量


图13-75 指定原点


图13-76 啮合连杆

(21)单击“运动副”对话框的“确定”按钮,完成旋转副的创建。

(22)按照相同的步骤完成大齿轮旋转副的创建,并啮合L002。
