12.创建凸台

（1）选择“菜单”→“插入”→“设计特征”→“凸台”命令，或依次单击“主页”选项卡→“特征”组→“更多”库→“设计特征”库→“凸台”图标，弹出如图6-136所示的“凸台”对话框。

（2）选择孔底面为凸台放置面，在“直径”“高度”和“锥角”文本框中分别输入“1.2”“1.2”和“0”，单击“确定”按钮。在弹出的“定位”对话框中单击“点落在点上”按钮，打开“点落在点上”对话框。

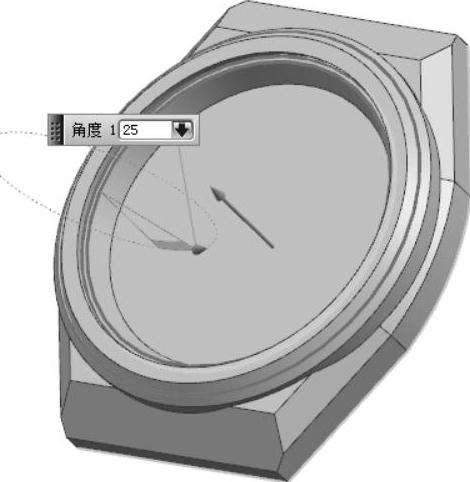

图6-134 选择要拔模的面并输入角度值

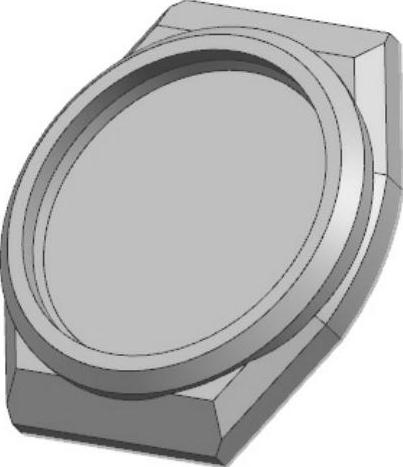

图6-135 拔模

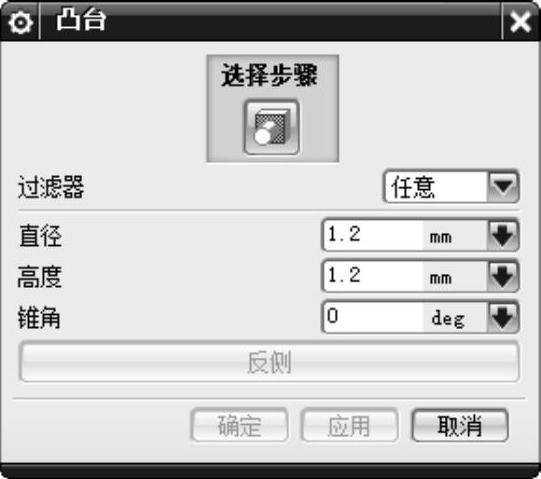

图6-136 “凸台”对话框

（3）选择简单孔圆弧边为目标对象，弹出“设置圆弧的位置”对话框。单击“圆弧中心”按钮，将生成的凸台定位于孔的底面圆弧中心，如图6-137所示。

（4）以同样的方法，将“直径”“高度”和“锥角”分别设置为（0.6，0.5，0）和（0.3，0.3，0），创建凸台2、凸台3，如图6-138所示。
