22.创建孔特征

（1）选择“菜单”→“插入”→“设计特征”→“孔”命令，或依次单击“主页”选项卡→“特征”组→“更多”库→“设计特征”库→“孔”图标，打开如图11-133所示的“孔”对话框。

（2）在“直径”和“深度”文本框中都输入“5”。

（3）在视图区选择如图11-134所示的面5为孔放置面，进入草图绘制环境，绘制如图11-135所示的草图。依次单击“主页”选项卡→“草图”组→“完成”图标，草图绘制完毕。

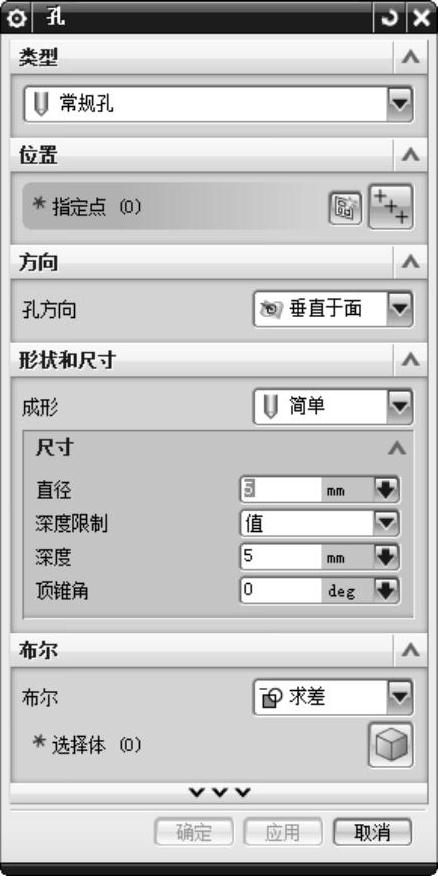

图11-133 “孔”对话框

图11-134 选择放置面

（4）单击“确定”按钮，创建孔特征1后的钣金件。
