8.2.3  偏差检查

选择“菜单”→“分析”→“偏差”→“检查”命令，或依次单击“分析”选项卡→“更多”库→“关系”库→“偏差检查”图标，打开如图8-11所示的“偏差检查”对话框。通过该对话框，可以根据过某点斜率连续的原则，即将第一条曲线、边缘或表面上的检查点与第二条曲线上的对应点进行比较，检查选择对象是否相接、相切以及边界是否对齐等，并得到所选对象的距离偏移值和角度偏移值。

（1）曲线到曲线：用于测量两条曲线之间的距离偏差以及曲线上一系列检查点的切向角度偏差。

（2）曲线到面：系统依据过点斜率的连续性，检查曲线是否真位于表面上。

（3）边到面：用于检查一个面上的边和另一个面之间的偏差。

（4）面到面：系统依据过某点法相对齐原则，检查两个面的偏差。

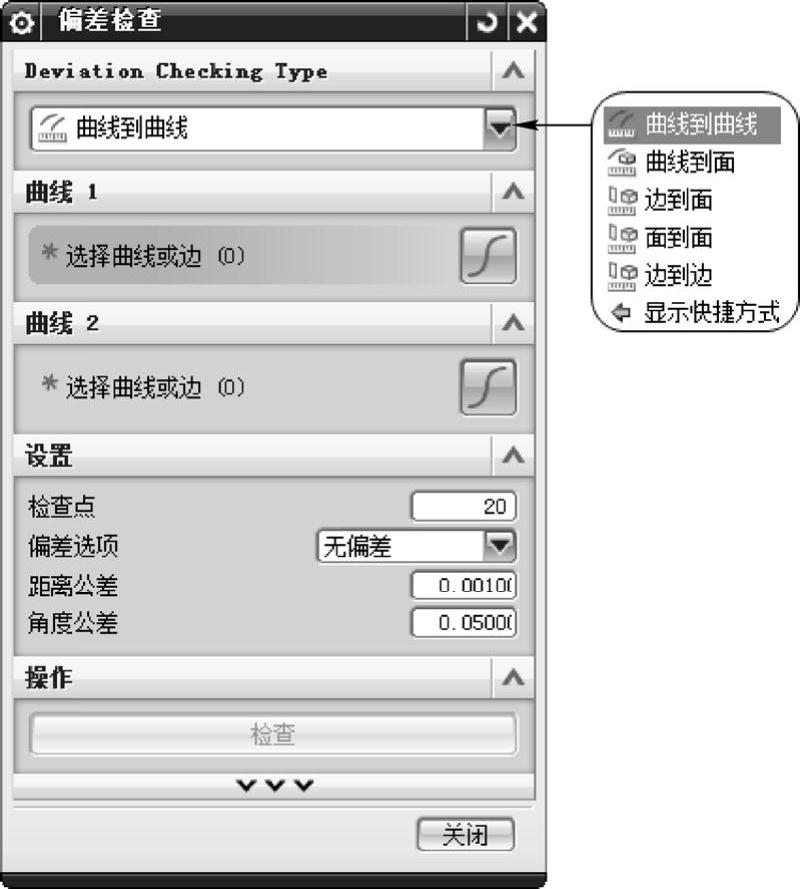

图8-11 “偏差检查”对话框

（5）边到边：用于检查两条实体边或片体边的偏差。

选择一种检查对象类型后，选取要检查的两个对象，在对话框中设置用户所需的数值，单击“检查”按钮，打开“信息”窗口，显示分析点的个数、对象间的最小距离和最大距离以及各分析点的对应数据等信息。
