12.4.4  剖视图

12.4.4 剖视图

选择“菜单”→“插入”→“视图”→“截面”→“简单/阶梯剖”命令，或者依次单击“主页”选项卡→“视图”组→“剖视图”库→“剖视图”图标，打开如图12-17（左侧）所示的“剖视图”工具条。选择父视图后，打开如图12-17（右侧）所示的“剖视图”工具条。

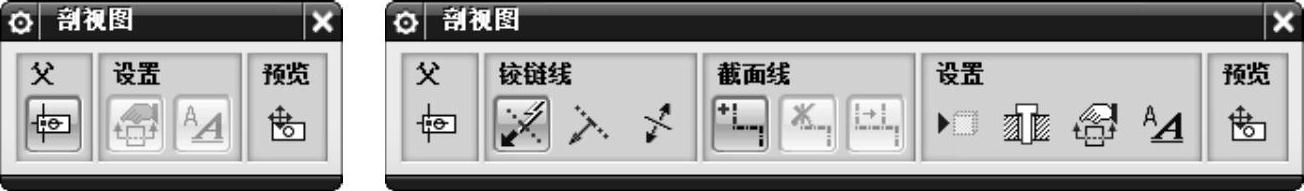

图12-17 “剖视图”工具条

“剖视图”工具条中部分按钮的功能如下。

（1）选择父视图：单击此按钮后，在当前图纸页中选择视图，视图中将显示剖切线符号。

（2）截面线型：单击此按钮后，打开“截面线首选项”对话框，设置截面线参数。

（3）自动判断铰链线：单击此按钮后，放置剖切线。

（4）定义铰链线：单击此按钮后，在自动判断的矢量列表中选择矢量来定义关联铰链线。

（5）反向：单击此按钮后，反转剖切线箭头的方向。

（6）添加段：单击此按钮后，在将剖切线放置到父视图中后可用，为阶梯剖视图添加剖切段。

（7）删除段：单击此按钮后，删除剖切线上的剖切段。

（8）移除段：单击此按钮后，在父视图中移动剖切线符号的单个段，同时保留与相邻段的角度和连接。
