4.2.6 投影
选择“菜单”→“插入”→“派生的曲线”→“投影”命令或依次单击“曲线”选项卡→“派生的曲线”组→“投影曲线”图标
，系统打开如图4-53所示的“投影曲线”对话框。该选项能够将曲线和点投影到片体、面、平面和基准面上。点和曲线可以沿着指定矢量方向、与指定矢量成某一角度的方向、指向特定点的方向或面法线的方向进行投影。所有投影曲线在孔或面边界处都要进行修剪。

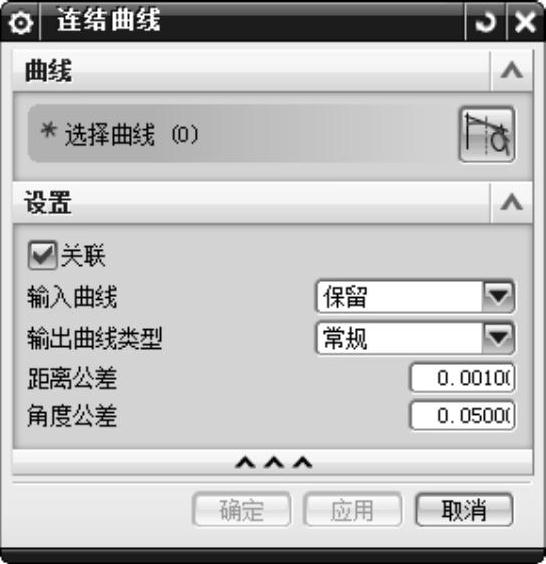

图4-52 “连结曲线”对话框

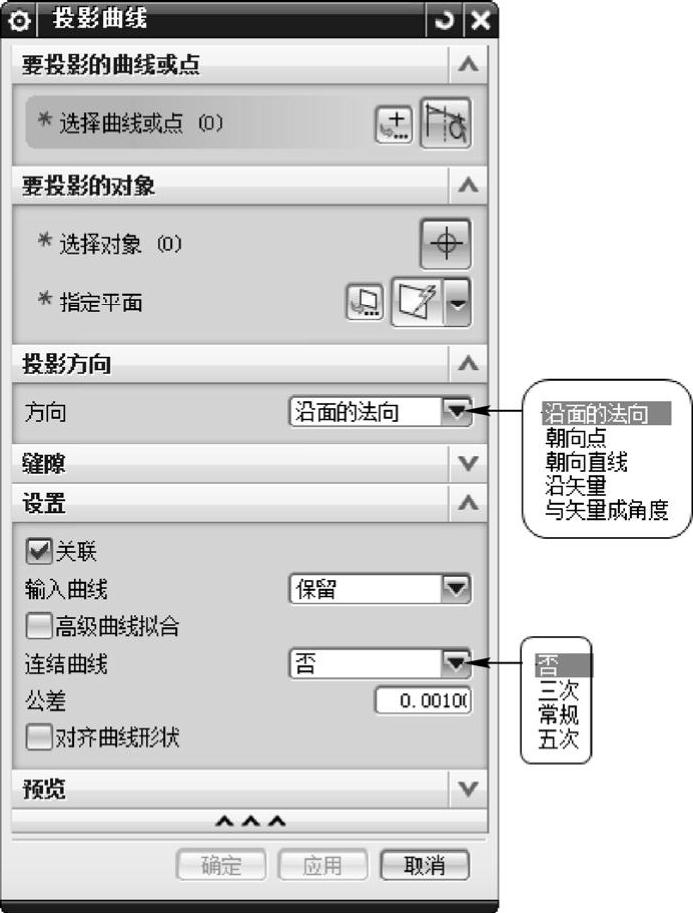

图4-53 “投影曲线”对话框
“投影曲线”对话框中部分选项的功能的如下。
（1）选择曲线或点：用于确定要投影的曲线和点。
（2）指定平面：用于确定投影所在的表面或平面。
（3）方向：该选项用于指定如何定义将对象投影到片体、面和平面上时所使用的方向。

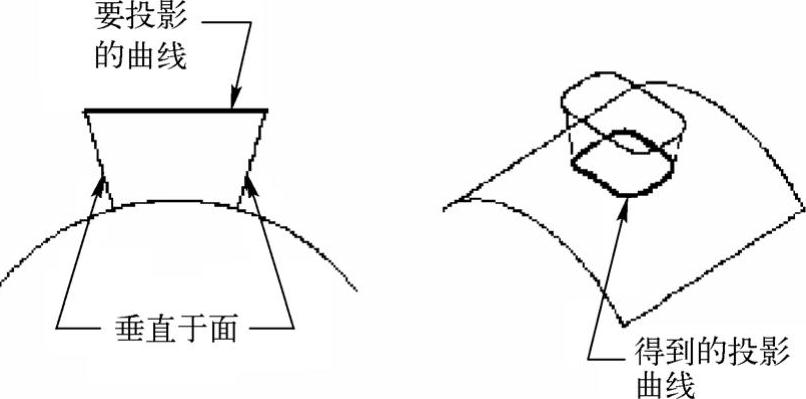

●沿面的法向：该选项用于沿着面和平面的法向投影对象，如图4-54所示。

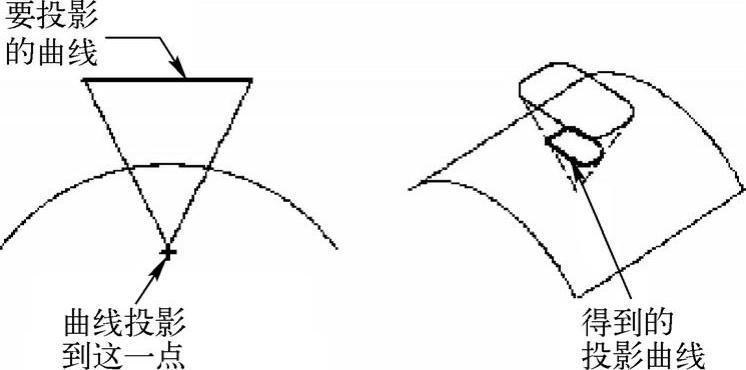

●朝向点：该选项可向一个指定点投影对象。对于投影的点，可以在选中点与投影点之间的直线上获得交点，如图4-55所示。
图4-54 “沿面的法向”示意图
图4-55 “朝向点”示意图

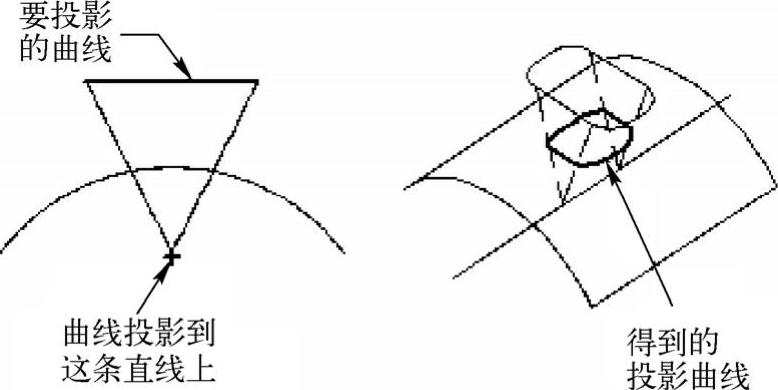

●朝向直线：该选项可沿垂直于指定直线或基准轴的矢量投影对象。对于投影的点，可以在通过选中点垂直于与指定直线的直线上获得交点，如图4-56所示。
图4-56 “朝向直线”示意图

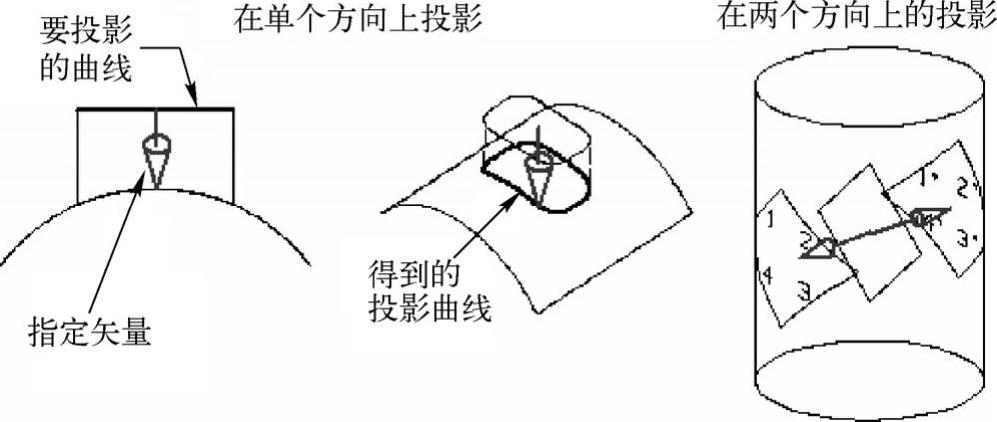

●沿矢量：该选项可沿指定矢量（该矢量是通过矢量构造器定义的）投影选中对象。可以在该矢量指示的单个方向上投影曲线，或者在两个方向（指示的方向和它的反方向）上投影，如图4-57所示。
图4-57 “沿矢量”示意图

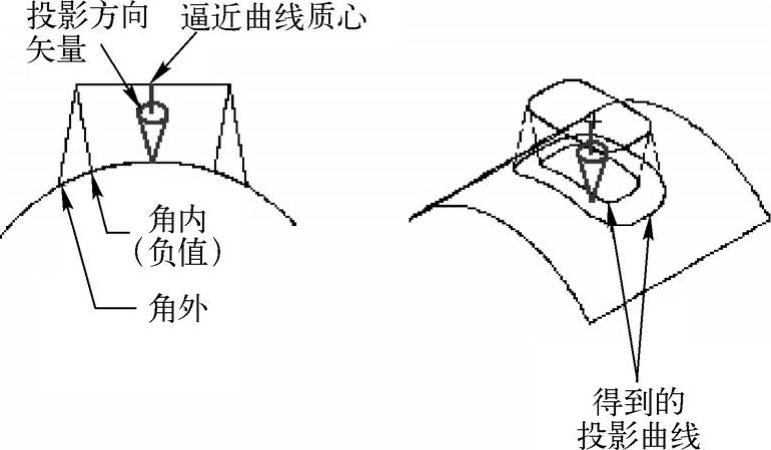

●与矢量成角度：该选项可将选中曲线按与指定矢量成指定角度的方向投影，该矢量是使用矢量构造器定义的。根据选择的角度值（向内的角度为负值），该投影可以相对于曲线的近似形心按向外或向内的角度生成。对于点的投影，该选项不可用，如图4-58所示。
（4）关联：若勾选该复选框，则原曲线保持不变，在投影面上生成与原曲线相关联的投影曲线，只要原曲线发生变化，投影曲线也随之发生变化。
图4-58 “与矢量成角度”示意图
（5）连结曲线：曲线拟合的阶次，可以选择“三次”、“五次”或者“高级”，一般推荐使用三次。
（6）公差：该选项用于设置公差，其默认值是在“建模首选项”对话框中设置的。该公差值决定所投影的曲线与被投影曲线在投影面上的投影的相似程度。
