添加分针并装配

（1）选择“菜单”→“装配”→“组件”→“添加组件”命令，或依次单击“装配”选项卡→“组件”组→“添加组件”图标，弹出“添加组件”对话框。

（2）单击“打开”按钮，弹出“部件名”对话框。根据部件的存放路径选择部件fenzhen，单击“OK”按钮，弹出“组件预览”窗口。

（3）在“添加组件”对话框中的“定位”下拉列表框中选择“通过约束”，单击“确定”按钮，弹出“装配约束”对话框。

（4）在“类型”下拉列表框中选择“接触对齐”，“方位”设置为“自动判断中心/轴”，选择如图10-94所示的表壳圆柱面和分针的圆柱面。

（5）在“类型”下拉列表框中选择“接触对齐”，“方位”设置为“接触”，选择如图10-94所示的表壳接触面和分针接触面。

（6）在“类型”下拉列表框中选择“角度”，设置“角度”为“180”，选择如图10-94所示的表面角度配合面和分针角度配合面，单击“确定”按钮，结果如图10-95所示。

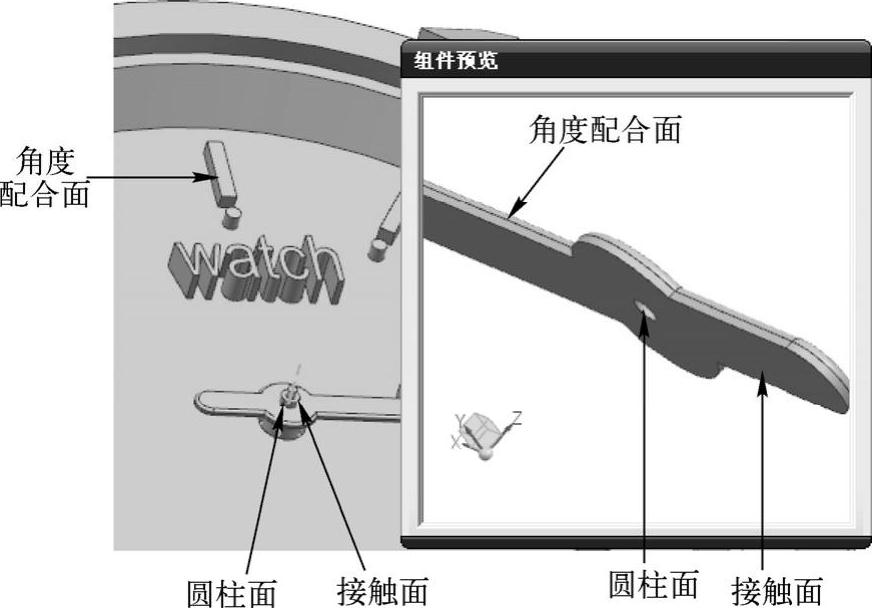

图10-94 装配示意图

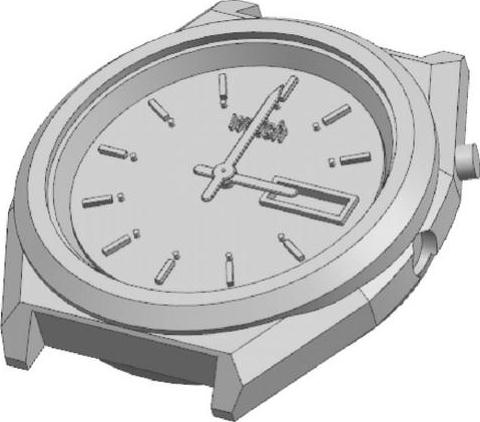

图10-95 装配分针
