9.1.10 实例—头盔
利用前面所学的曲面知识，创建如图9-47所示的头盔。
参见光盘 光盘\视频教学\第9章\头盔.avi
操作步骤
1.打开文件
选择“菜单”→“文件”→“打开”命令或依次单击“主页”选项卡→“打开”图标
，打开“打开”对话框。打开光盘附带文件yuanwenjian\11\TouKui.prt零件，如图9-48所示。

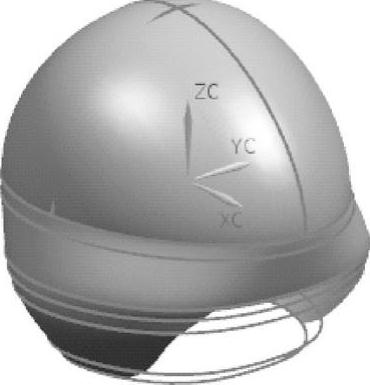

图9-47 最终示意图

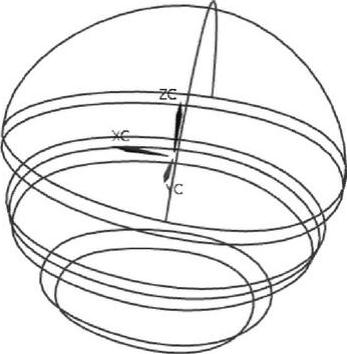

图9-48 TouKui.prt示意图
2.头盔上部制作
（1）打断图9-49所示的曲线。选择“菜单”→“格式”→“图层设置”命令，或依次单击“视图”选项卡→“可见性”组→“图层设置”图标
，打开如图9-50所示的“图层设置”对话框，取消10层的勾选，将第10层设置为不可见。单击“关闭”按钮，退出该对话框。视图显示如图9-51所示。

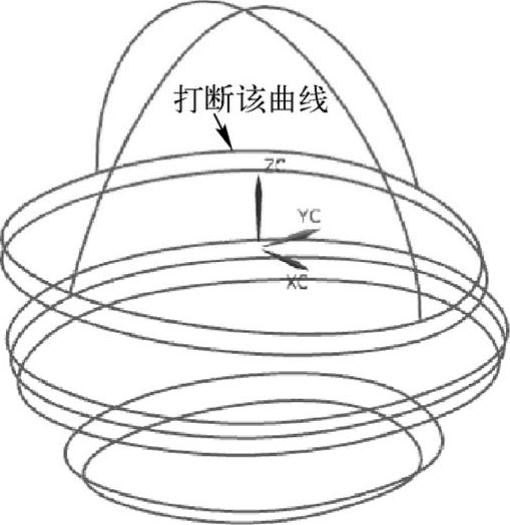

图9-49 需要被打断的曲线
图9-50 “图层设置”对话框
图9-51 完成步骤（1）后示意图
（2）选择“菜单”→“编辑”→“曲线”→“分割”命令，或依次单击“曲线”选项卡→“更多”库→“编辑曲线”库→“分割曲线”图标
，打开如图9-52所示的“分割曲线”对话框，“类型”选择“按边界对象”，选择图9-53所示的对象。
（3）选取如图9-53所示的边界对象1，指定相交点1，再选择边界对象1，指定相交点4。单击“确定”按钮，曲线在交点处断开。
（4）同理，将断开的曲线再分别在相交点2和相交点3断开。
（5）选择“菜单”→“插入”→“扫掠”→“扫掠”命令，或者依次单击“曲面”选项卡→“曲面”组→“扫掠”图标
，弹出“扫掠”对话框，选取如图9-54所示的截面曲线和引导线。注意在“扫掠“对话框中选取引导线时，先选取引导线1再添加新集选取引导线2，单击“确定”按钮，完成扫掠操作，如图9-55所示。同理，完成另外半部分头盔的扫掠操作，如图9-56所示。

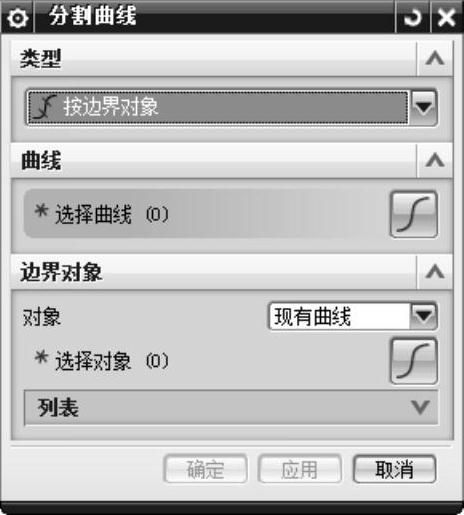

图9-52 “分割曲线”对话框
图9-53 选取边界对象

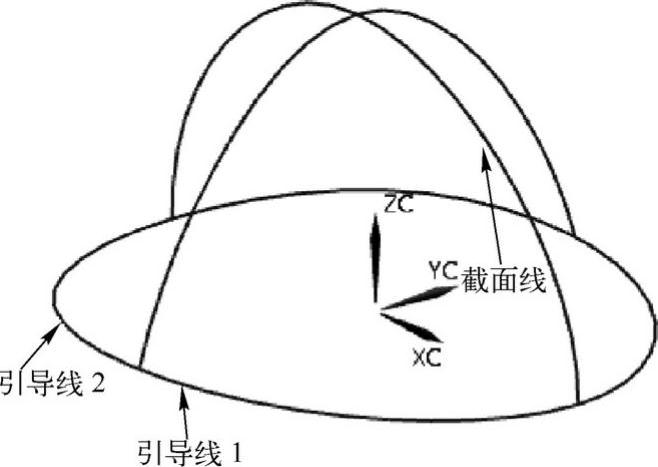

图9-54 曲线选取

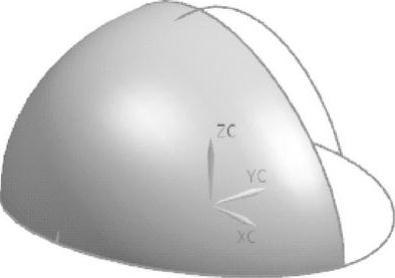

图9-55 完成扫掠

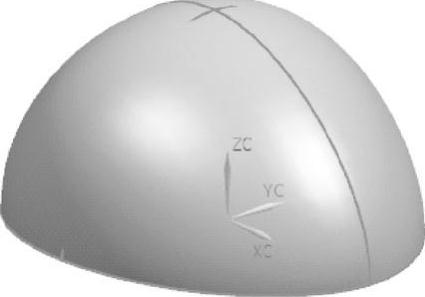

图9-56 完成头盔上部的绘制
3.头盔下部制作
（1）选择“菜单”→“文件”→“首选项”→“建模”命令，系统弹出如图9-57所示的“建模首选项”对话框，设置“体类型”为“片体”，单击“确定”按钮。
（2）选择“菜单”→“格式”→“图层设置”命令，或依次单击“视图”选项卡→“可见性”组→“图层设置”图标
，打开如图9-58示的“图层设置”对话框。选中第10层，单击鼠标右键，在弹出的快捷菜单中选择“工作”命令，将第10层设置为工作层。将第1层对应的复选框取消勾选，将第1层设置为不可见。单击“关闭”按钮，退出该对话框，视图显示如图9-59所示。
（3）选择“菜单”→“插入”→“网格曲面”→“通过曲线组”命令，或者依次单击“曲面”选项卡→“曲面”组→“通过曲线组”图标
，弹出如图9-60所示的“通过曲线组”对话框。依次选取图9-61中的7条曲线，每次选取一对象之后，都需要单击鼠标中键以完成本次对象的选取。需要注意的是，每个线串的起始方向一定要一致，如果有方向不一致的话，则必须重新选择。完成选取后如图9-61所示。
（4）保持图9-59中的默认设置，单击“确定”按钮，完成头盔下部制作，如图9-62所示。
4.两侧辅助面生成
（1）选择“菜单”→“格式”→“图层设置”命令，或依次单击“视图”选项卡→“可见性”组→“图层设置”图标
，打开如图9-58所示的“图层设置”对话框。选中第5层，单击鼠标右键，在弹出的快捷菜单中选择“工作“命令，将第5层设置为工作层。将第10层对应的复选框取消勾选，将第10层设置为不可见。单击“关闭”按钮，退出该对话框。视图显示如图9-63所示。

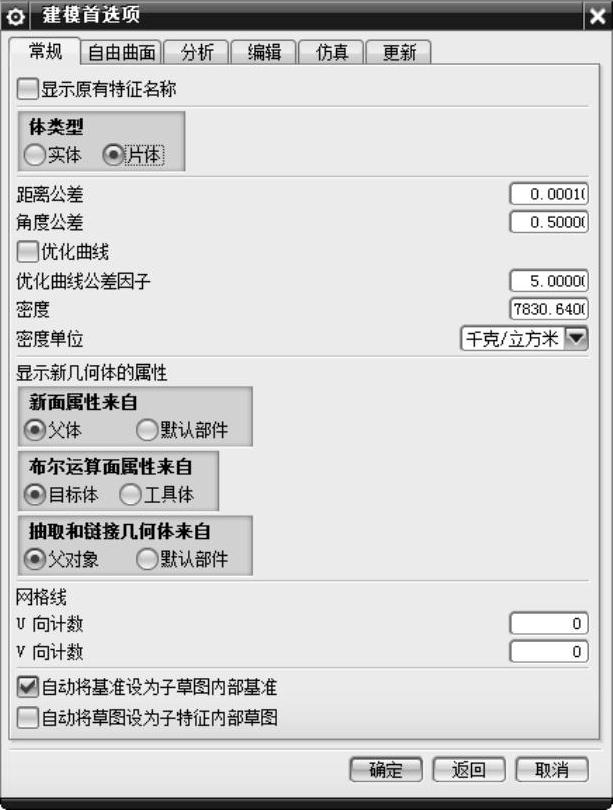

图9-57 “建模首选项”对话框

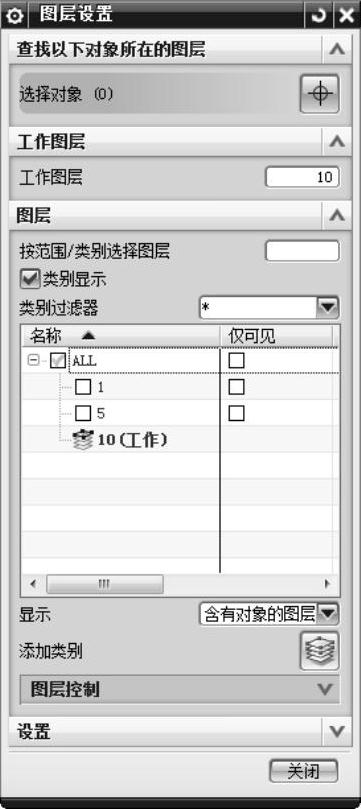

图9-58 “图层设置”对话框
图9-59 完成步骤（2）后示意图

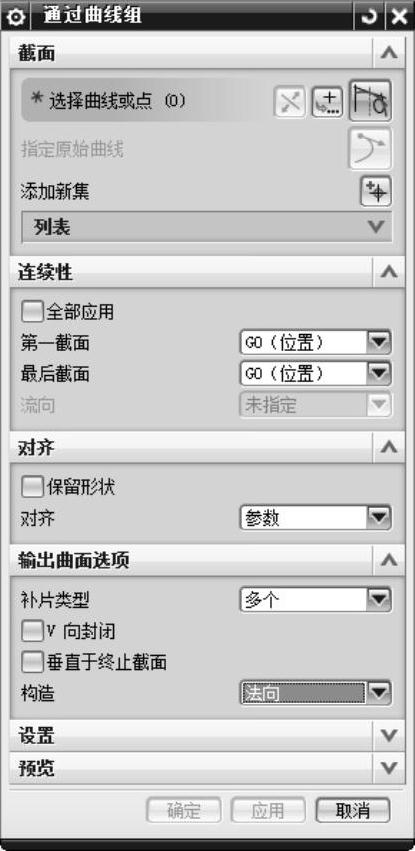

图9-60 “通过曲线组”设置对话框

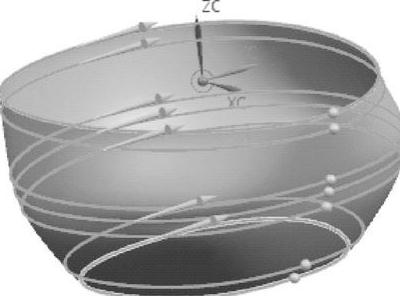

图9-61 完成选取对象后示意图
图9-62 完成的头盔下部示意图

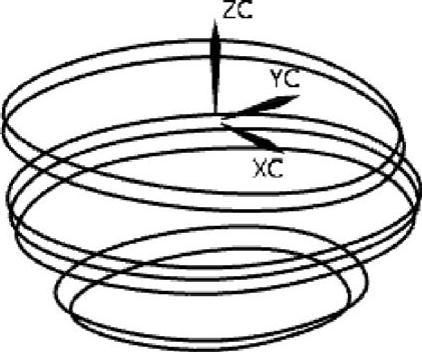

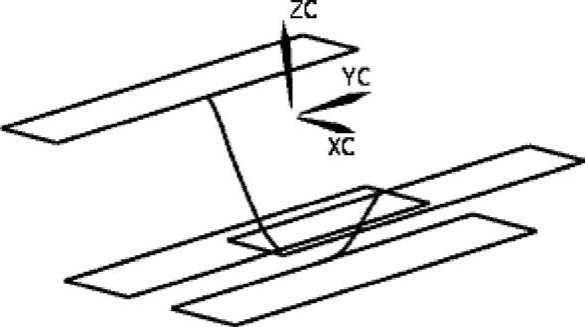

图9-63 显示辅助面图层
（2）选择“菜单”→“插入”→“扫掠”→“沿引导线扫掠”命令，弹出如图9-64所示的“沿引导线扫掠”对话框。选取如图9-65所示截面线，然后选择如图9-65所示引导线，保留默认设置，单击“应用”按钮，完成扫掠后如图9-66所示。

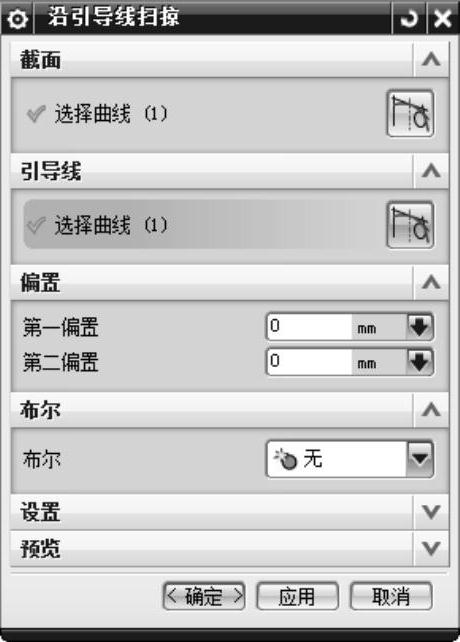

图9-64 “沿引导线扫掠”对话框

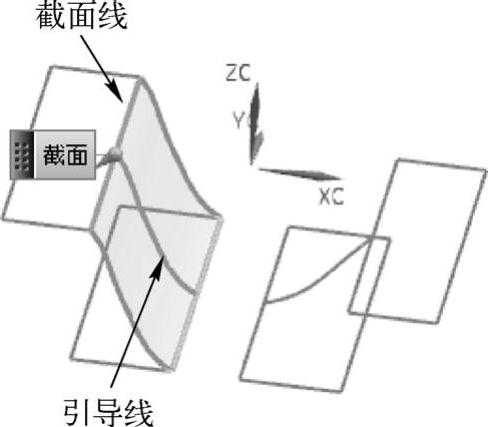

图9-65 选取截面线串和引导线
图9-66 完成步骤（2）后示意图
（3）同理，仿照步骤（2），完成另一侧对象的扫掠操作，完成后如图9-67所示。
（4）选择“菜单”→“插入”→“曲面”→“有界平面”命令，系统弹出如图9-68所示的“有界平面”对话框，选取如图9-69所示的4条边，单击“确定”按钮，完成平面创建操作。

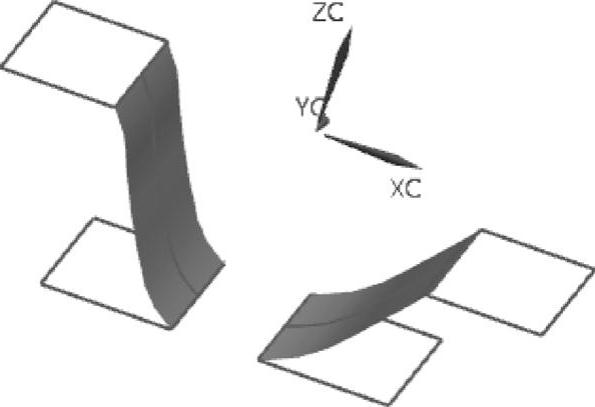

图9-67 完成步骤（3）后示意图

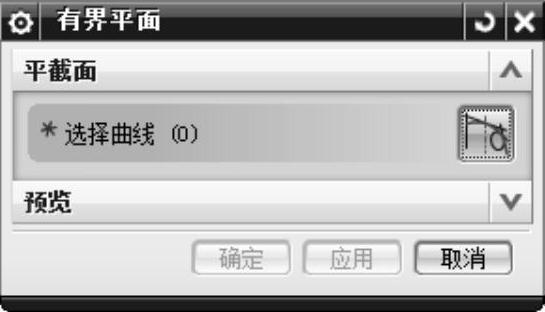

图9-68 “有界平面”对话框
（5）同理，仿照步骤（4），完成其余平面的创建，完成后如图9-70所示。
5.修剪两侧
（1）选择“菜单”→“格式”→“图层设置”命令，或依次单击“视图”选项卡→“可见性”组→“图层设置”图标
，打开如图9-58所示的“图层按设置”对话框，选中第10层，勾选“可见”栏中的复选框，将第10层设置为可见的。单击“关闭”按钮，退出该对话框。视图显示如图9-71所示。

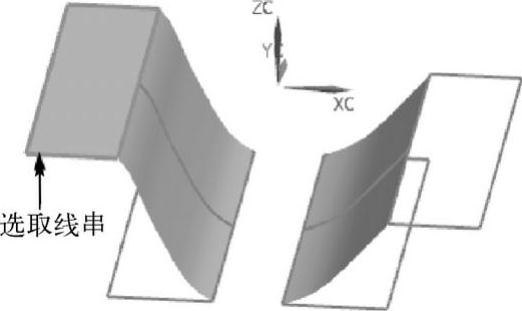

图9-69 选取边界对象

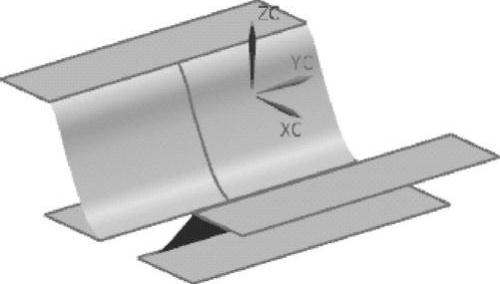

图9-70 完成步骤（5）后示意图

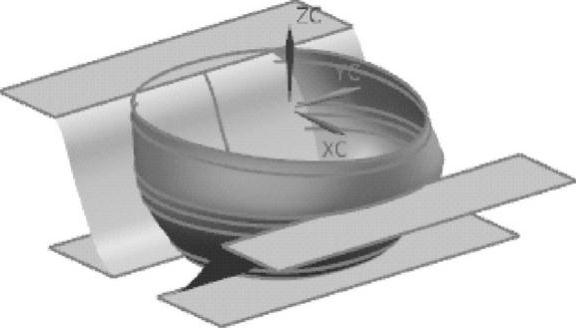

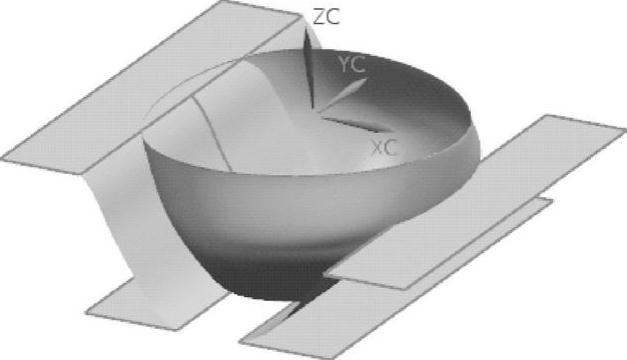

图9-71 完成步骤（1）后示意图
（2）选择“菜单”→“插入”→“修剪”→“修剪片体”命令，系统弹出如图9-72所示的“修剪片体”对话框，选取头盔下部为目标片体，然后依次选择图9-73中的各个平面作为修剪对象。

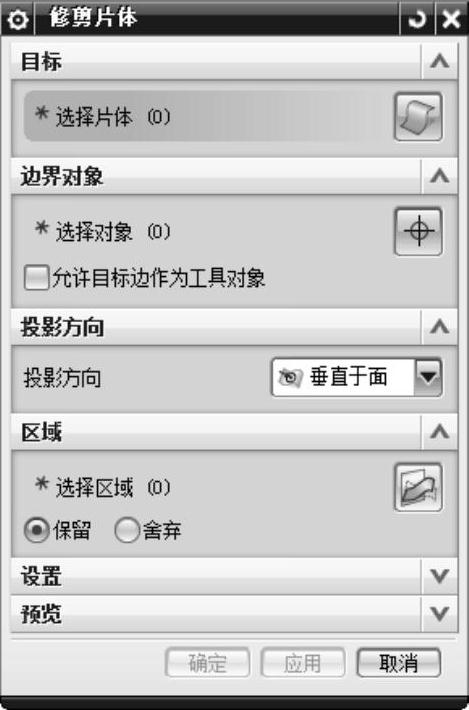

图9-72 “修剪片体”对话框

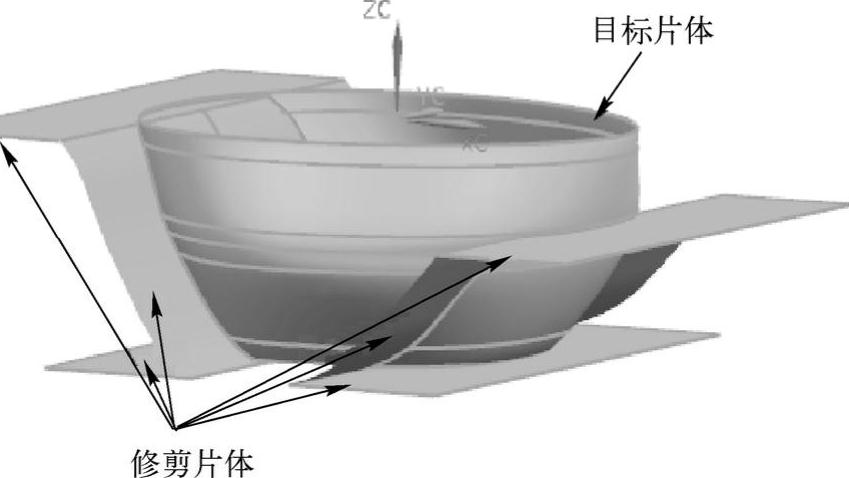

图9-73 获取修剪对象

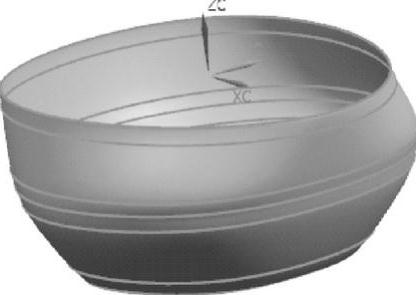

（3）完成修剪面的选取后，单击图9-72所示对话框中的“确定”按钮，完成修剪后的模型如图9-74所示。
（4）选择“菜单”→“格式”→“图层设置”命令，或依次单击“视图”选项卡→“可见性”组→“图层设置”图标

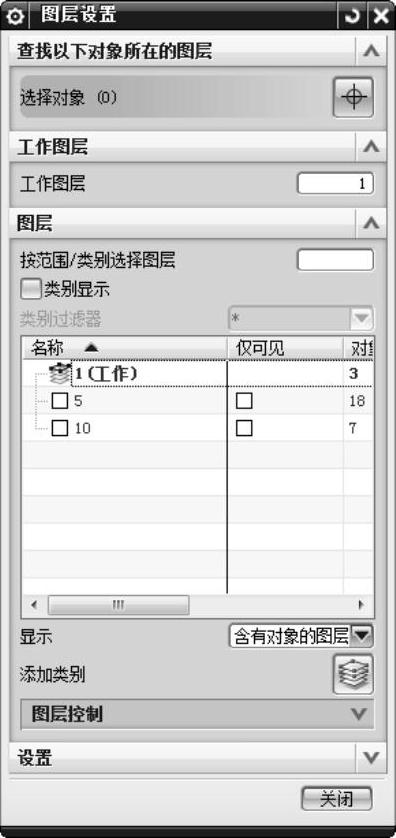

，打开如图9-58所示的“图层设置”对话框。将第1层设置为工作层，将第10层设置为可见的，将第5层设置为不可见的。单击“关闭”按钮，退出该对话框。视图显示如图9-75所示。
图9-74 完成步骤（3）后示意图
图9-75 完成步骤（4）后示意图
（5）按<Ctrl+B>组合键，选择曲线类型，将显示出来的所有曲线消隐掉。然后选择“菜单”→“插入”→“组合”→“缝合”命令，系统弹出如图9-76所示的“缝合”对话框，选择片体类型，选取头盔上部为目标片体，选取头盔下部为工具片体，然后单击图9-76所示对话框中的“确定”按钮，完成片体的缝合。最终模型如图9-77所示。

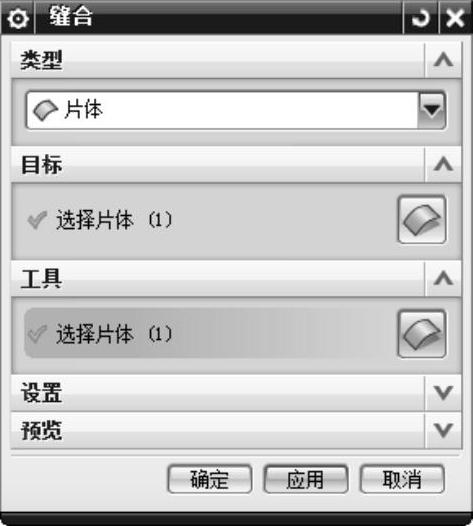

图9-76 “缝合”对话框

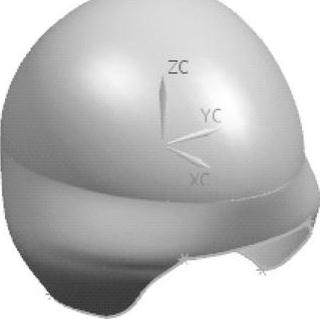

图9-77 模型最终示意图
