两种主要折弯方式

二 、两种主要折弯方式

1.自由折弯

如图1-7-2所示，凹模的形状固定不变，板料架于凹模表面，折弯机滑块带动凸模下行，将板料在凹模内折弯成一定角度。板料折弯的角度取决于凸模进入凹模的深度，因而可以利用一副模具将工件折弯成不同的角度。其优点是机床结构较简单，折弯力较小，缺点是板料厚度不均匀性对折弯角度有影响，回弹较大，且拉延性能不好的板料在折弯区外侧易产生裂纹。

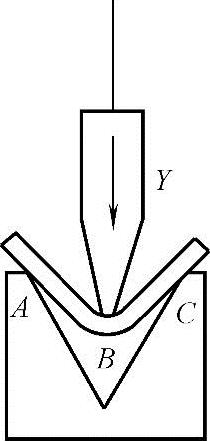

图1-7-2 自由折弯

2.三点弯曲

图1-7-3所示是瑞士汉默勒（Hämmerle）公司首创的一种折弯方式。它的特点是凹模的底板深度H可以精确调节并固定，这样就相当于调整了凸模进入凹模的深度，但调节更容易且更精确。在折弯时，板料与模具接触的三个点b、a、c都在板料的同一侧表面，因此板料的厚度偏差对折弯角度基本上没有影响。此外，凸模顶端和凹模底板都接触板料，改变了板料弯曲区域的应力状态，中性层外侧由自由折弯时的拉应力转变为压应力，不易产生裂纹，且回弹量大大减少，能获得±10′的折弯精度。但是其凸模液压垫和凹模深度调节机构相当复杂。

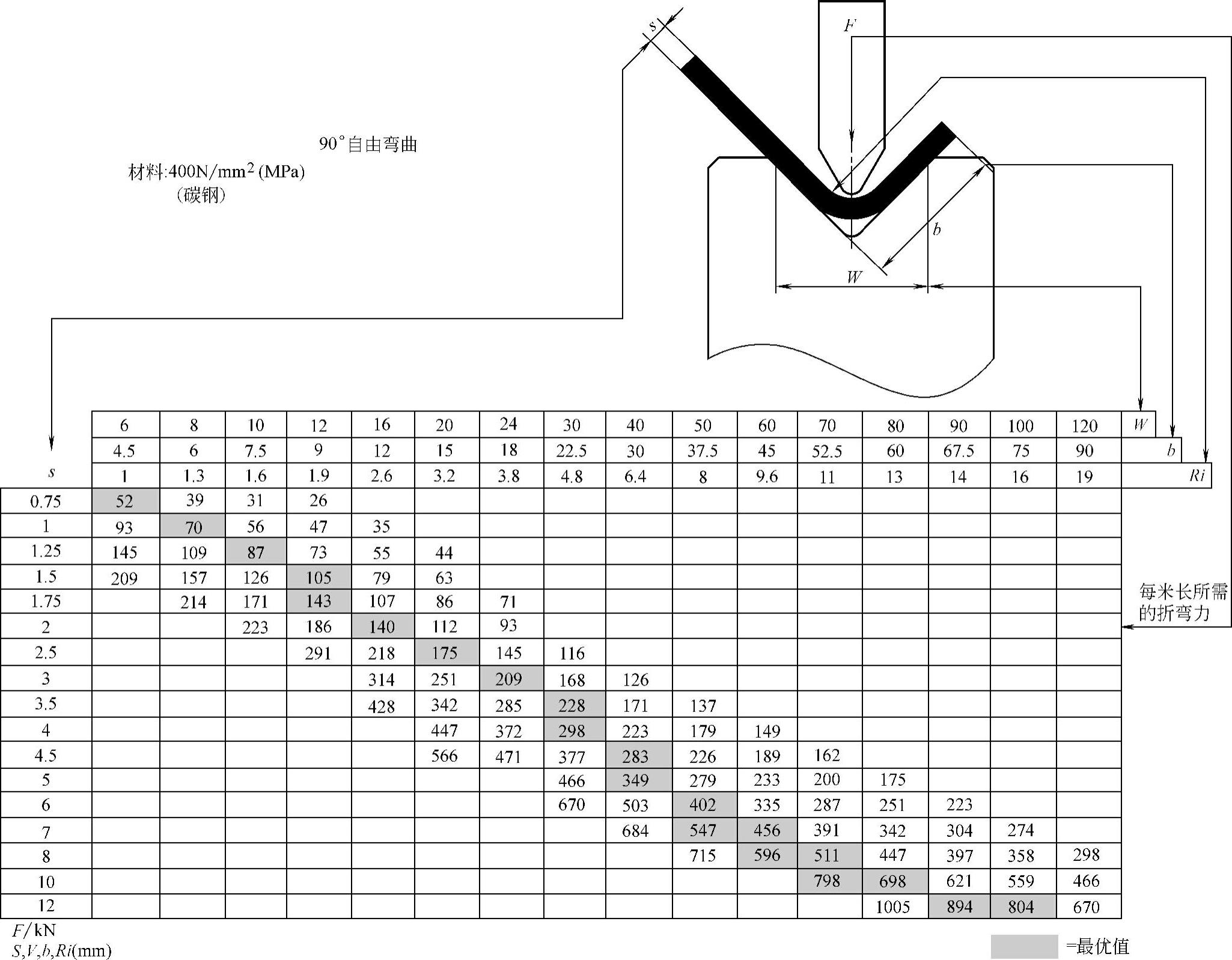

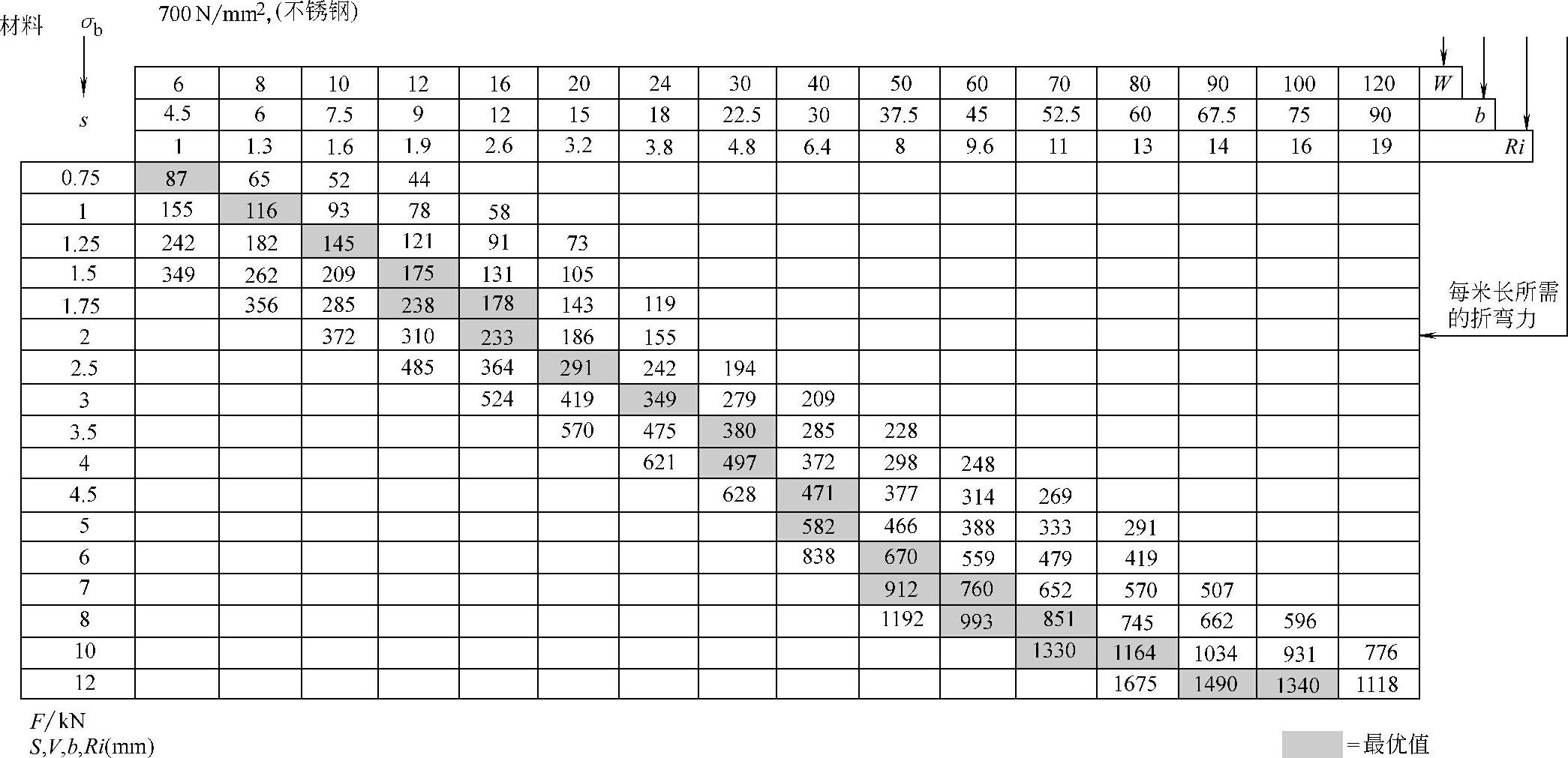

表1-7-1 板料折弯力对照表（自由折弯）（Trumpf）

图1-7-3 三点弯曲

1—底板 2—凹模
