径向锻机锻造生产线

该线平面布置如图5-9-7所示，其流程如下述：将需要锻打的锭料和棒料，单独的或者全部送入加热炉中加热。若是坯料则送入旋转炉中加热。进炉和出炉的动作，全部由计算机控制。

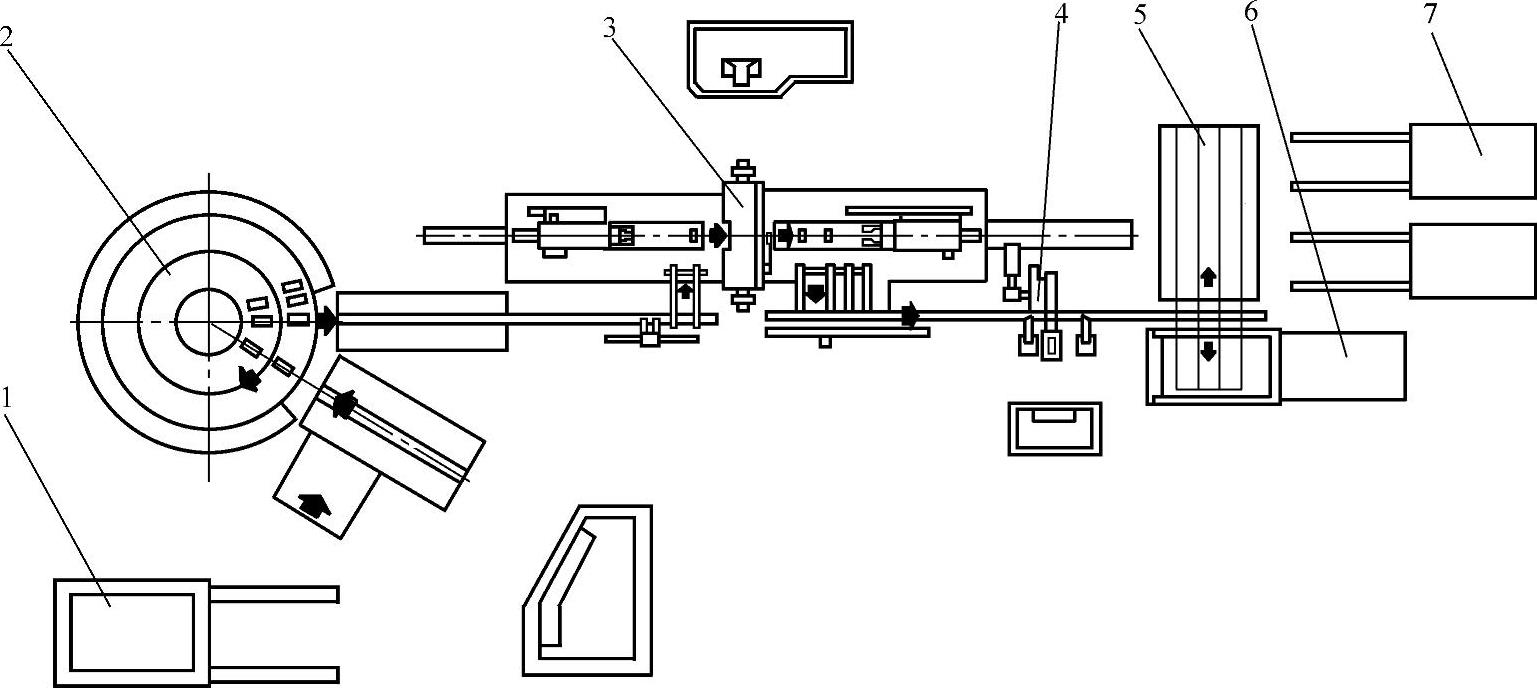

图5-9-7 径向锻机锻造生产线

1—加热炉 2—旋转加热炉 3—数控径向锻机 4—热切割机 5—冷却台 6—水槽 7—热处理炉

按程序将加热到锻造温度的毛坯，由运输机运送到径向锻机上锻造。

数控径向锻机保证了精确的锻造条件，并使锻件达到在任何其他锻造系统中所不能达到的质量标准。

锻件由自动运输机送到热切割机上，按照要求切割成材料。

然后运送到冷却台上或水槽中冷却。

最后将锻件运送到专用炉中热处理。
