二、滑块的挠度

二 、滑块的挠度

对双点或四点压力机，在冲压工作时，滑块将产生变形，在滑块的中点，挠度最大，如图2-2-9所示。这个挠度的大小将直接影响工件的精度和模具寿命，许多国家都对这个挠度数值加以限制，例如日本一些厂家限制为^[1]

式中 [δ]——滑块许用挠度（mm）；

L——滑块全长宽度（mm）。

现在有些厂家已达δ=L/10000。

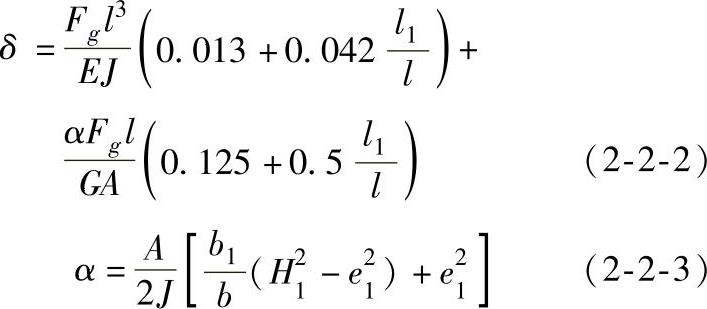

滑块的挠度计算可用如下公式[1]

式（2-2-2）～式（2-2-3）中

δ——滑块挠度（m）；

F_g——公称压力（N）；

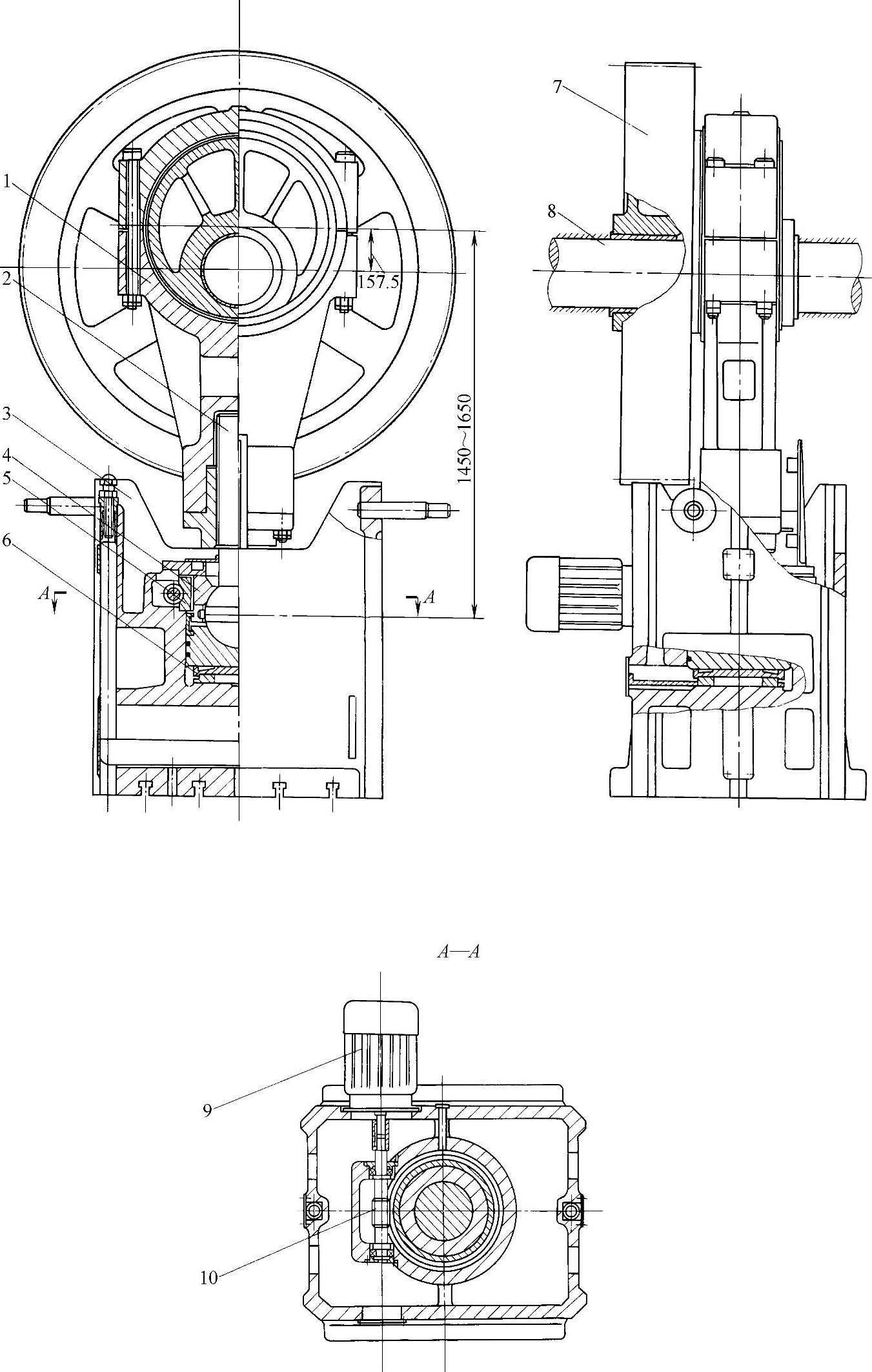

图2-2-5 J31—315压力机曲柄滑块机构结构图

1—连杆 2—调节螺杆 3—滑块 4—拨块 5—蜗轮 6—保护装置 7—偏心齿轮 8—心轴 9—电动机 10—蜗杆

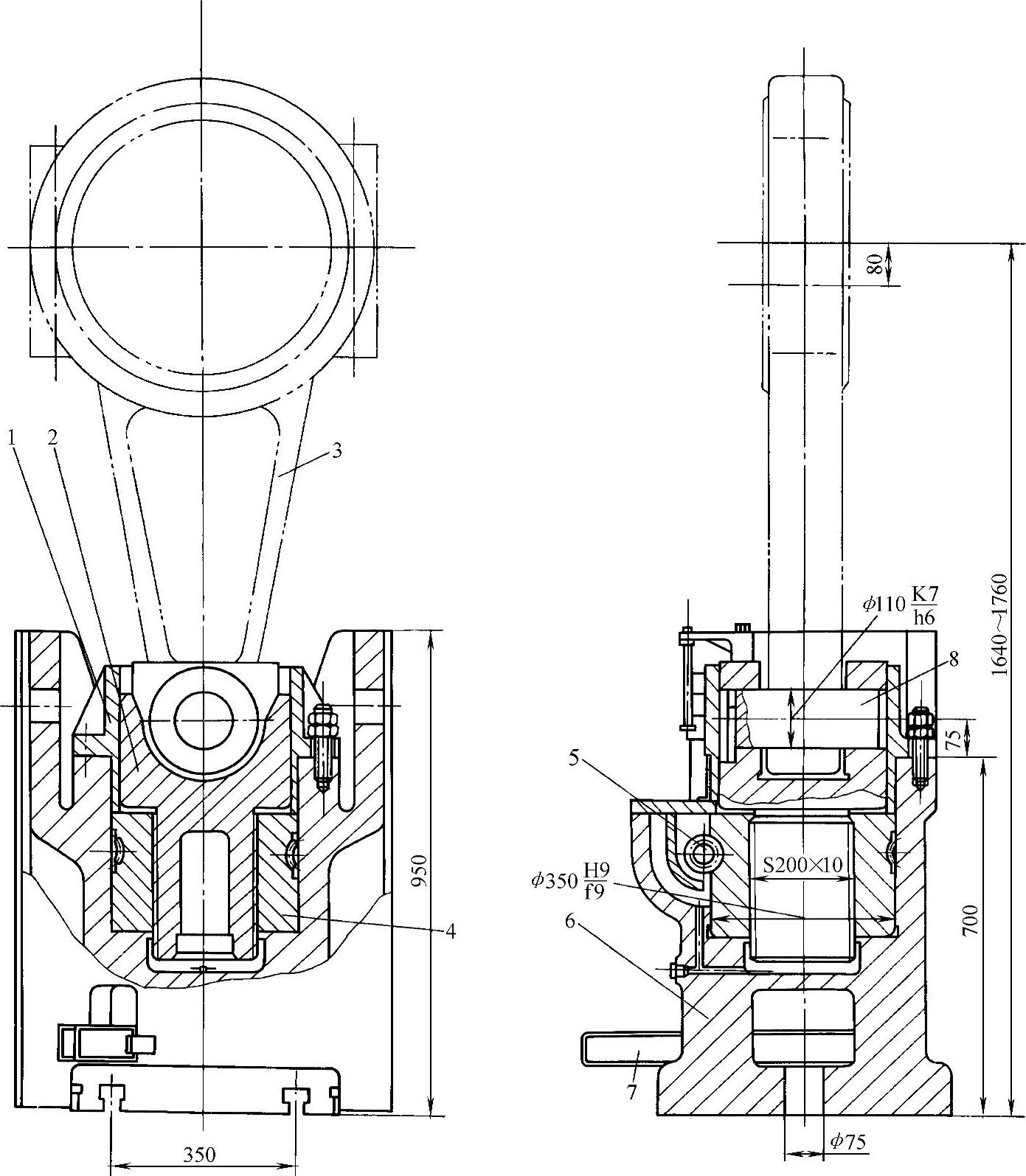

图2-2-6 JA31—160A连杆滑块结构图

1—导套 2—连接螺杆 3—连杆 4—蜗轮 5—蜗杆 6—滑块 7—顶料杆 8—柱销

l——连杆间距离（m）；

l₁——连杆至滑块外侧距离（m）；

E——弹性模量，铸铁E=0.9×10¹¹（N/m²），铸钢和钢板E=2.1×10¹¹（N/m²）；

G——切变模量，铸铁G=4.5×10¹⁰（N/m²），铸钢和钢板G=8.1×10¹⁰（N/m²）；

A——截面面积（m²）；

J——截面惯性矩（m⁴）；

b——截面腹板宽度（m）；

b₁——截面翼板宽度（m）；

H₁——截面中性轴至翼板外侧边距离（m）；

e₁——截面中性轴至翼板内侧边距离（m）。

订购压力机时，应该注意滑块挠度这个数据，必要时应进行核算。

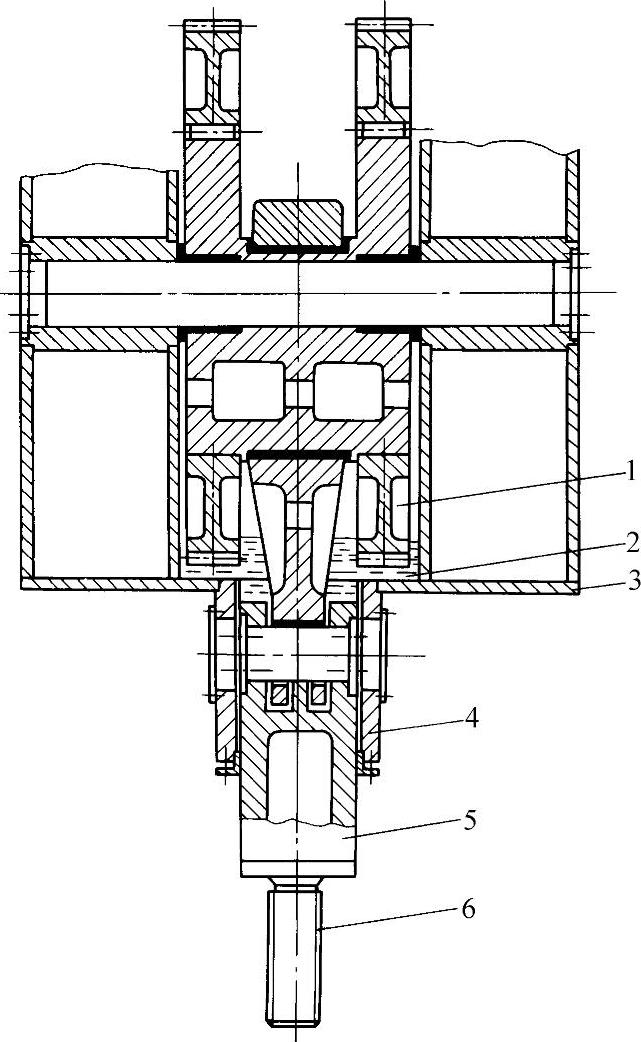

图2-2-7 柱塞导向连杆

1—偏心齿轮 2—油槽 3—上横梁 4—导套 5—导向柱塞 6—调节螺杆

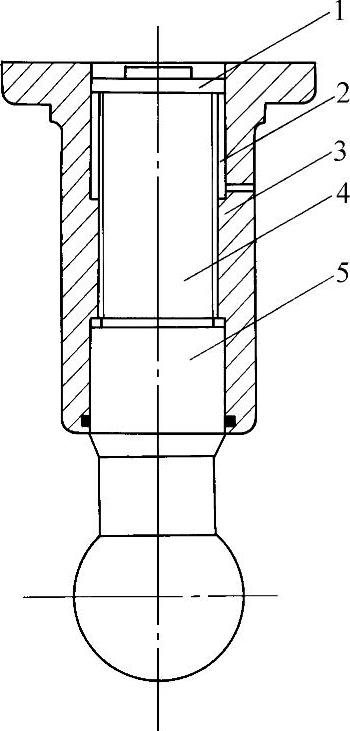

图2-2-8 带导向的调节连杆结构简图

1—上导向 2—润滑油 3—连杆 4—调节螺杆 5—下导向

图2-2-9 双点或四点压力机滑块刚度计算图

a）受力图 b）截面图 c）挠度图 d）截面计算图
