K1057+929.235（D1K28+764）御临河双线特大桥

御临河双线特大桥是全线最高桥梁，桥高74 m，全桥控制因素为御临河和深谷，御临河规划通航等级为ⅤI级，采用（44+2×80+44）m连续梁跨越。本桥桥墩均采用圆端型墩（最大墩高为71 m），桥台采用矩形空心桥台；基础采用φ1.25 m、φ1.5 m和φ2.0 m的钻（挖）孔灌注桩。连续梁采用悬臂灌注，简支梁采用预制架设，墩台采用整体模板现浇，基础采用钻（挖）孔桩基础。4#、5#、6#基础采用双壁钢围堰，7#、8#基础采用钢围堰，水中桥墩及基础采用施工栈桥。如图3-5-2所示。

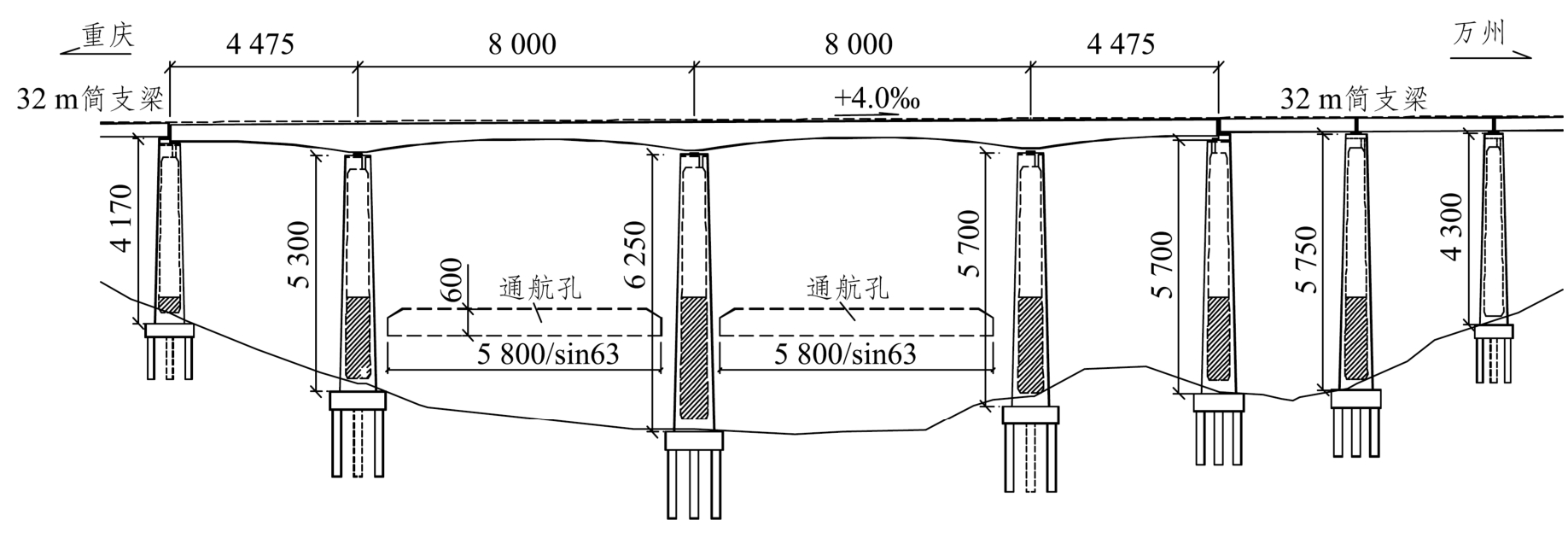

图3-5-2　御临河双线特大桥（主桥）纵面示意图

本桥桥跨布置：1×24+2×32+（44+2×80+44）连续梁+44×32，全长1 790.19 m。
