监测数据的整理与反馈

施工期间，每次监测后应及时根据监测数据绘制拱顶下沉、水平位移等随时间及工作面距离的时态曲线以便发现了解其变化趋势，并根据开挖面的状况，拱顶下沉、水平位移量大小变化速率综合判断围岩和初期支护结构的稳定性，及时反馈给设计和项目部。

管理标准：监测人员应根据工程的实际情况，制定出变位等级管理标准指导施工，变位管理等级参照表4-4-21。

Un的确定：Un的确定应考虑围岩类别、隧道埋置深度等因素并结合现场条件选择，本工程拟选择拱顶下沉与水平收敛等结构变位参见表4-4-22。

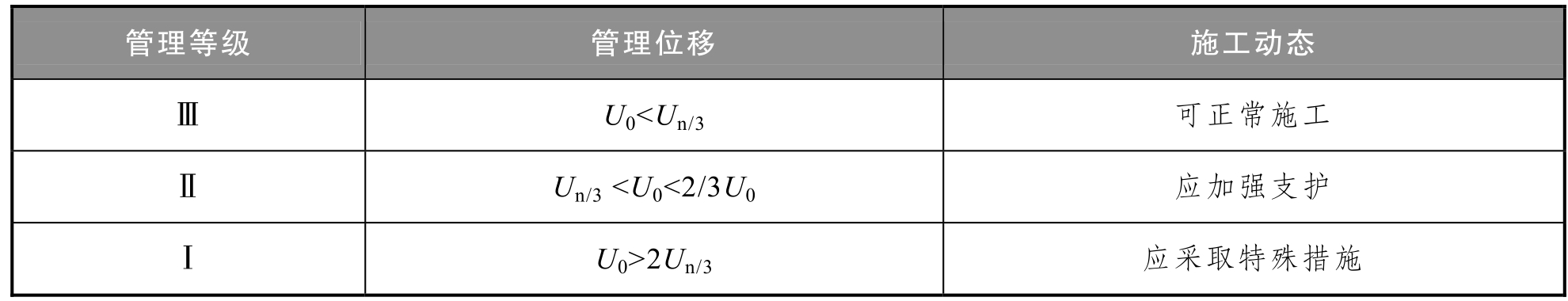

表4-4-21　变位管理等级表

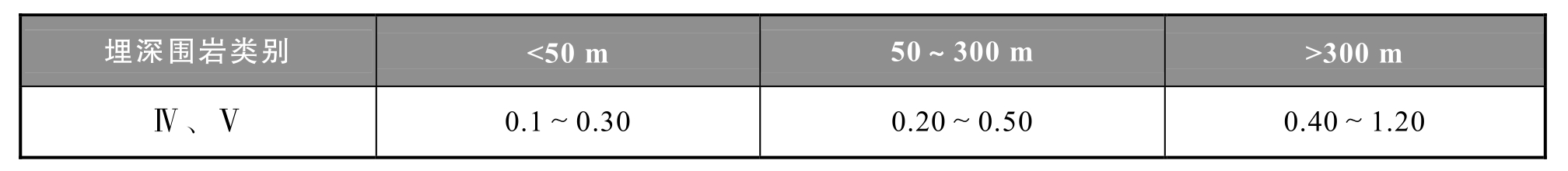

表4-4-22　结构允许相对位移表（%）

表中：相对位移指实测位移值与两点间之比或拱顶下沉实测值与隧道宽度之比。
