八、线路工程施工

1.无线铁塔（或钢柱塔）安装

安装前检查塔基尺寸及地脚螺栓的完好性。钢柱塔安装通常采用两种：机械吊装方式和人工吊装方式。安装示意图如图4-8-7所示。

2.天馈系统安装

天线与上跳线通过馈缆连接器连接，采用电缆卡箍固定，馈线电缆走线中做馈线接地卡。馈线入室后通过馈线连接器连接避雷器再接入设备。天馈系统安装完毕后，对天馈系统的驻波比等指标进行测试，确保指标符合要求。安装示意图如图4-8-8所示。

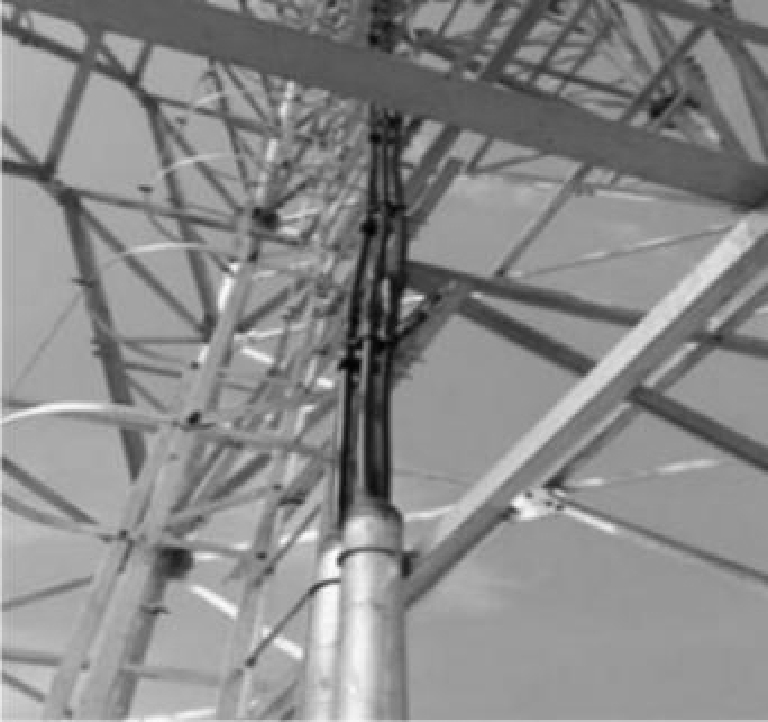

图4-8-7　无线铁塔安装示意图

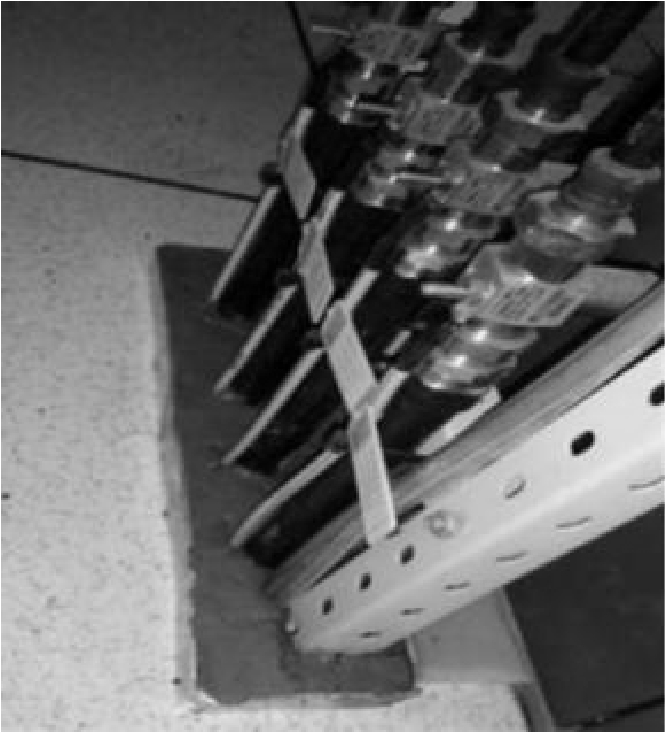

图4-8-8　馈线安装示意图

3.漏泄电缆施工

漏泄电缆架设包括隧道内和隧道外架设，隧道内漏泄同轴电缆采用在隧道壁上钻孔，安装漏缆夹具的吊挂方式。隧道外采用与接触网同杆架设、采用承力索吊挂方式。
