一、探头定位
1.上腹部短轴切面（short axis view of upper abdomen） 心脏外重要结构如下腔静脉、腹主动脉容易从剑突下声窗探及。受检者呈平卧位，曲膝以放松腹肌，将探头置于剑突下中线，探头示标指向3点钟处，就可获取剑突下上腹部横截面（图1-12）。剑突下短轴切面声束从前向后，与人体短轴一致，该切面显示受检者左侧结构于切面图像的右侧。该切面正常显示：脊柱位于中线，降主动脉位于脊柱旁左前方，下腔静脉位于脊柱旁右前方（图1-13），该切面是判断心房位置的重要切面。探头短轴定向确定后，所有心前心脏短轴切面均为相同的探头左右定向。

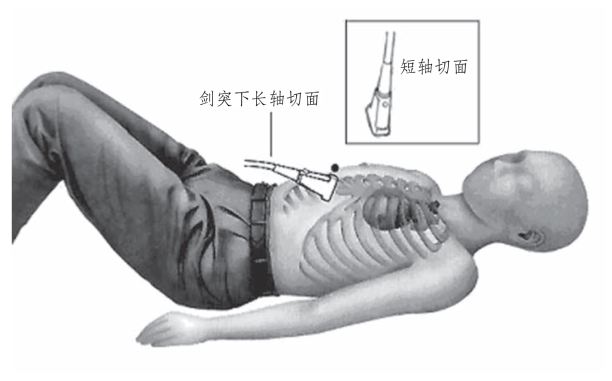

图1-12 剑突下上腹部探头位置
探头置于剑突下中线，探头示标指向3点钟处，则可获取剑突下上腹部横截面（短轴）。探头示标指向12点钟处，则可获取剑突下长轴切面（矢状切面）。

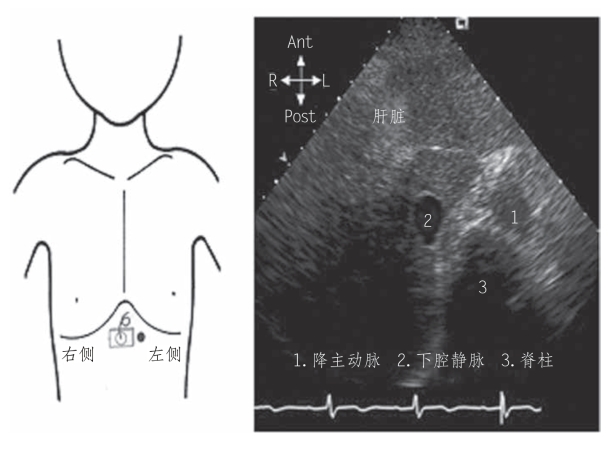

图1-13 剑突下上腹部短轴切面示意图
左侧为剑突下上腹部短轴切面探头位置；右侧为剑突下上腹部短轴切面，显示降主动脉位于脊柱左前方，下腔静脉位于脊柱的右前方。
2.上腹部长轴切面（long axis view of upper abdomen） 上腹部短轴切面逆时针方向旋转探头90°，即探头示标指向12点钟处，就可获取剑突下长轴切面，剑突下长轴切面的声束走向与人体长轴一致（图1-14）。探头分别移至脊柱左右侧，可获取下腔静脉和降主动脉长轴（图1-15）。为简便地理解和获取探头长轴的定向，稍倾斜探头朝向受检者头侧；这时探头长轴的定向受检者头侧（即上方）的结构显示于切面图像的右侧，而受检者足侧（即下方）的结构显示于切面图像的左侧。探头长轴定向确定后，所有经胸超声心脏长轴切面的探头上下定向均相同。

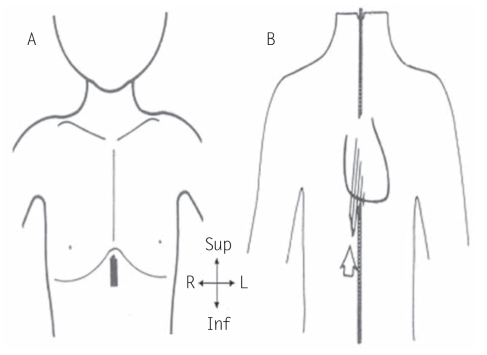

图1-14 剑突下长轴切面的探头位置和声束走向
A显示探头放置于剑突下，探头示标朝向12点处；B显示剑突下长轴切面声束走向从前向后纵切，与人体长轴一致。
图1-15 下腔静脉长轴和降主动脉长轴示意图
A为下腔静脉长轴，探查时探头移至脊柱右侧靠近右侧肋缘下方；B为降主动脉长轴，探查时探头移至脊柱中线略靠左侧。下腔静脉长轴和降主动脉长轴切面图像方位如图。
