三﹑高脉冲重复频率多普勒超声心动图

高脉冲重复频率多普勒（high pulsed repetition frequency Doppler，HPRF）超声心动图是在PW基础上改进的，仍由单一换能器发射和接受声束，PW在一定时间间隔（T）间断发射脉冲然后接受脉冲；HPRF 则探头发射一组脉冲波后，不等采样部位的回声信号返回探头，探头又发射新的一组脉冲波，这样超声束方向上沿超声束的不同深度可有一个以上的取样容积（图3-4）。HPRF在接受到前一次发射脉冲前增加频率发射一次或数次，相当于PRF加倍，能检测到的最大多普勒频移也就相应增加一倍。例如超声探头频率为2.5MHz，探测深度为12cm，PW可测定的最大血流流速为166cm/s；HPRF将取样容积增加到2个，PRF增加一倍，实际上等于探测深度缩小至6cm，最大可测血流流速为332cm/s；如果将取样容积增加到3个，PRF增加2倍，实际上等于探测深度缩小至4cm，最大可测血流流速为498cm/s。HPRF增加了可测定的速度范围，但牺牲了距离分辨能力。HPRF是介于PW和CW之间的一种技术，主要应用于在多处血流加速部位（如肺动脉瓣狭窄合并肺动脉瓣上狭窄）各部位血流速度的测定。

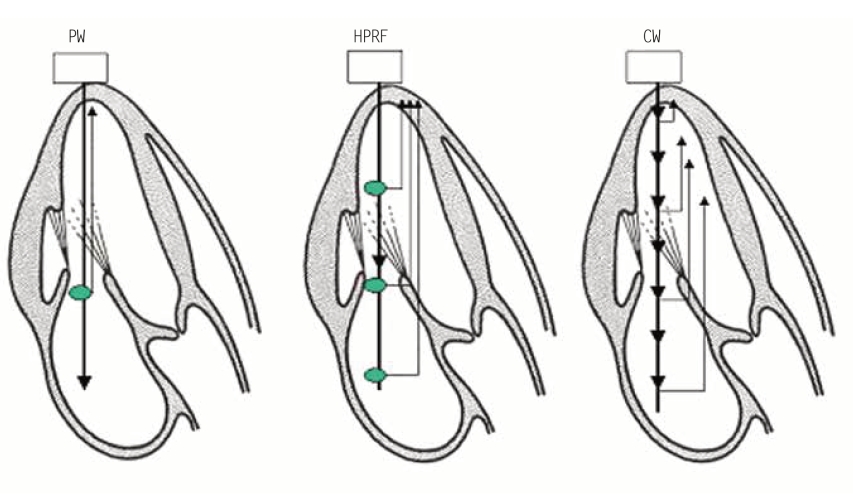

图3-4　高脉冲重复频率多普勒工作原理

脉冲多普勒（PW）接受一定深度多普勒信号，如果该部位流速超过尼奎斯特极限将出现信号混叠。HPRF增加脉冲发射次数，这些脉冲反射信号在同一时间被探头接受，因此HPRF的尼奎斯特极限速度可增加2倍以上，其代价是定位相对模糊；连续多普勒（CW）则由探头连续发射信号和接受反射信号，因此CW失去定位作用而无脉冲重复频率限制，可测定声束方向的最大血流信号。
