四﹑肺动脉瓣

肺动脉瓣的M型曲线通常只记录到一个瓣叶，于胸骨旁右心室流出道长轴切面基础上引导取样线记录M型曲线（图2-14）。肺动脉瓣叶收缩期瓣开放朝后移动，舒张期瓣叶关闭朝前方移动。瓣叶开放前于舒张晚期（心房收缩）可见瓣叶轻度后向移位，即为a凹。a凹振幅正常为2～7mm。肺动脉瓣狭窄，a凹加深（＞7mm）；肺动脉高压时，a凹减少或消失（图2-15）。

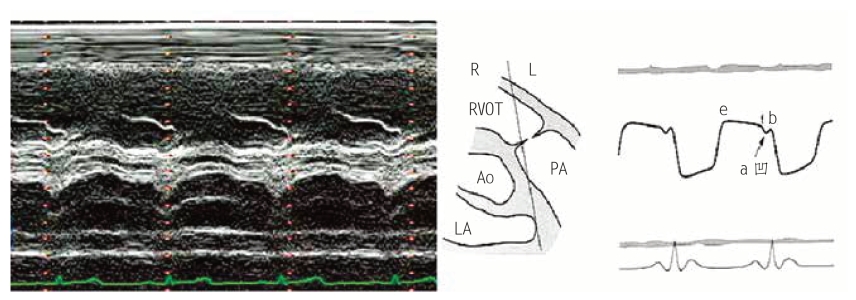

图2-14　正常肺动脉瓣M型曲线

右图肺动脉瓣M型曲线各点表示：e.舒张期起始；f.左心房收缩直前；a.舒张晚期瓣叶向后移位；b.收缩期肺动脉瓣开放，通常有临床意义的为a凹。

图2-15　肺动脉高压（A）和肺动脉狭窄（B）患者的肺动脉瓣M型曲线
