2.2 北京市小汤山地区地热开发公司利用温室大棚膜面的集雨工程
北京市小汤山地区地热开发公司位于昌平区小汤山镇大柳树环岛东5km，占地面积350亩，是以种植特种蔬菜、花卉和南方热带水果为主的农业示范园区，承担国家农业部、北京市科委、北京市财政的科技项目，进行农业新技术、新产品试验示范及展示，年用水量20万t，其中90%用于农田灌溉。
北京市小汤山地区地热开发公司有200亩大棚种植，大片的保护地膜面是良好的集雨面，落在其上的雨水大都白白的流失，生产种植基本用不上，造成很大的浪费。保护地膜面集雨，具有集雨效率高，利用效果好的特点。降雨量只要能达到1mm，保护地膜面即可产生径流。如果将膜面上的雨水收集起来，进行温棚农作物灌溉，是一种节约用水的好办法。2006年5月以来，该公司兴建了保护地膜面集雨示范工程，利用所收集到的雨水资源进行温棚灌溉。
2.2.1 集雨工程布置
温棚尺寸：长60m，宽8m，两温棚之间的净距离为9m。以一个温棚作为一个雨水收集单元，在温棚（膜面）前面布置3座圆形的地下式集雨池，并且相互连通，每个集雨池均用适当管径的管道与集雨槽连接，集雨池通过水泵向调蓄水池供水。详见图2。

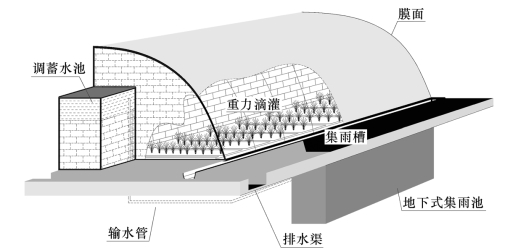

图2 温棚膜面雨水收集利用工程示意图
2.2.2 雨水的收集和利用
雨水在膜面上形成径流，汇于集水槽，再通过管道进入地下集雨池，集雨池蓄满后多余的水量通过与集雨槽连接的排水渠排出。使用时，将地下式集水池中的水抽至调蓄水池，然后进入重力滴灌设备进行农作物灌溉。详见图3。

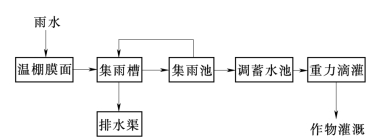

图3 温棚膜面雨水收集利用工艺图
2.2.3 集雨量平衡计算
年均收集雨水量：
式中：A为径流面积，m2，温棚尺寸：长×宽=60m×8m=480m2；H为年均降雨量，按0.596m计；Ψ为径流系数，根据《城市雨水利用技术与管理》规定，取0.9；α为北京地区季节性折减系数，取0.8。
年平均需水量：目前温棚作物采用微喷形式的灌溉，每座温棚年平均耗水量约为650m3。每座温棚需补充水量为450m3。但据公司技术人员介绍，如果配合渗滴灌、地膜覆盖和微溉施肥等高效利用技术，所集雨水量基本可以满足全年作物的需水。
地下集水池尺寸确定：根据以上计算，结合地形、位置、土质和经济等因素确定集雨池的内尺寸，集雨池长13m、宽6m、高度3m，盖板以上土覆盖厚度0.5m。池顶距地面0.5m。
2.2.4 集雨工程的效益
据该公司200亩的温棚计算，每年收集雨水量7.0万m3，如果将这些雨水全部用来温棚作物灌溉，每年要节约地下水资源量6.0万m3，按2.0元/m3水资源费计算，可节约水费12万元，经济效益十分明显。
该集雨工程施工方便操作简单，造价较低，收集利用雨水单价为48.5元/m3。可大量使用于发展建设日光温室和连栋温室基地。实现雨水不外排，全部雨水予以灌溉利用。目前，北京市有保护地温棚面积25万亩。如果将保护地温棚面积的一半进行雨水收集利用，年收集雨水可达3750万m3。因此，应大力提倡在这些单位兴建集雨工程。
