2.3 北京泰宁科创科技有限公司屋面集雨工程
北京泰宁科创科技有限公司是一家屋面雨水排水系统和雨水收集专业化公司，为了提供雨水收集产品展示和进行雨水利用的技术交流以及人员培训，2005年该公司建设了屋面排水、雨水收集系统。该公司雨水综合利用示范小区坐落于昌平区，示范小区占地面积10000m2，建筑面积2800m2，绿地面积3000m2。
2.3.1 集雨工程布置
屋面雨水收集系统是在小区内四栋主体建筑屋面设置了排水系统，包括雨水天沟、重力流雨水斗、压力流雨水斗、检查口、Y形过滤器、HDPE管道等。雨水收集系统的设计可以根据各种工程实际情况而模拟出不同的雨水收集利用模式，满足雨水收集利用。
2.3.2 雨水收集工艺
屋面产生的雨水汇流于屋檐下的雨水天沟，通过雨水斗进入HDPE管道，收集于已经布置好的雨水桶或蓄水池中。当然在实际实施过程中，根据雨水的用途，雨漏斗可做成重力流雨水斗、压力流雨水斗、检查口、Y形过滤器、检查口等。
2.3.3 水量平衡计算
2.3.3.1 年均收集雨水量
年均径流雨水量：
Q=Ψ×α×H×A
式中：A为径流面积，m2；H为年均降雨量，按0.55m计；Ψ为径流系数，不同位置，取值不同；α为北京地区季节性折减系数，取0.8。
根据公式可计算出该单位内的雨水收集量，详见表3。

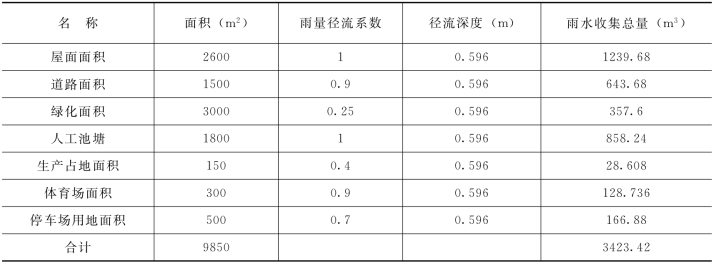

表3 雨水收集明细表
故单位内年收集雨水量3423m3。
2.3.3.2 年均用水量
绿化用水量：
Q1=3000×0.002×365=2190（m3/a）
喷洒道路用水量：
Q2=1500×0.0005×365=274（m3/a）
人工池塘蒸发量：昌平区多年平均水面蒸发量836mm/a。
Q3=1800×0.836=1504.8（m3/a）
其他损失量按（Q1+Q2+Q3）的10%计，则年均总用水量为：
1.1×（Q1+Q2+Q3）=4366（m3/a）
每年可节约水量3424m3，仅用地下水水量为：
4366—3424=942（m3/a）
2.3.4 产生的效果
该集雨工程施工方便操作简单，造价也较低，收集雨水单价89.8元/m3。可实用于工厂、小区、企事业单位、学校等地方。它提供一种崭新的雨水收集系统，实现了雨水不外排，不设专用雨水管道，全部雨水予以综合利用，满足了小区的生产、消防、冲厕、洗车等。
