2.1　北护城河

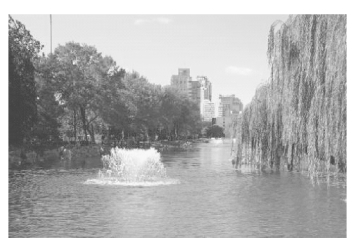

图1　北护城河

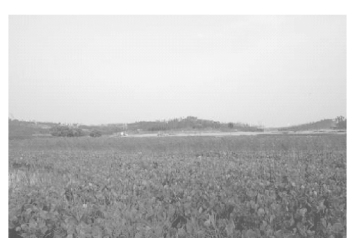

图2　奥运中心区龙形水系

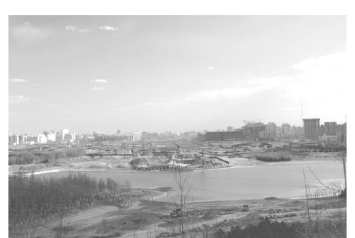

图3　奥运湖

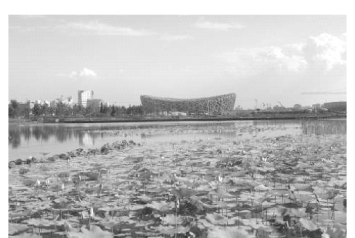

图4　奥运森林公园人工湿地

图5　清洋河

在长5.9km的北护城河生态修复的设计中，对没有河道防洪功能要求的起始600m深槽河段，采用双层河道的做法，下层埋管走排水，上层作为景观水系，河水与河岸自然相接，并埋设循环管道，构筑凸泉、瀑布景点，实现了河水的流动，让河水变“活”，净化水质。水中有浮萍、睡莲，水边有荷花、千屈菜、香蒲争相斗艳，水底鱼苗、螺蛳、河蚌等水生动物自然生长，两岸蜿蜒，垂柳依依，众多绿色枝条插入水中。成为“太平观荷”的美景，部分恢复往日太平湖的风貌。对其他河段，为了将河水从混凝土挡墙中释放出来，使其与河坡的土壤自由接触，把河道挡墙顶部削除至常水位下，水面上看不到混凝土的痕迹。同时新建挡墙与原岸墙间形成0.8m宽的种植槽，扩大水面8000m2。对陡坡段采用生态袋软体护岸衬护，尽量减缓上开口的坡度。北护城河以一条生态河的姿态展现在人们面前，形成一处安全的亲水乐园。
