（一）图解说明

（1）两种类型：已知真航（TC）求航迹（CG）——推算型；已知计航（CA）求真航（TC）——预配型。

（2）两个原则：推算型——先风后流；预配型——先流后风。

（3）两个方向：推算型——顺风顺流而下；预配型——逆流逆风而上。

（4）两步作业：风中航行流中航行。

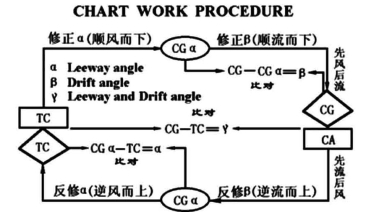

图4　航迹绘算（海图作业）流程图

（5）两句口诀：已知真航求航迹，顺风顺流而下，先风后流；已知计航求真航，逆流逆风而上，先流后风。

（6）2×2模块：推算作业模块（又可细分为风中推算作业模块和流中推算作业模块）；预配作业模块（又可细分为流中预配作业模块和风中预配作业模块）。

（7）一个简易框图尽现海图作业流程，如图4所示。
